PRÜFUNG/ERSETZUNG DER SICHERUNGEN
Den Zündschlüssel (41) auf „0“ stellen.
Erst die Muttern (E, Abb. 7) entfernen, dann den Deckel (A).
Die folgenden Sicherungen prüfen und ggf. ersetzen:
Schutzsicherung (F3) Niederleistungskreise: (5 A)
Schutzsicherung (F2) Elektronikkarte Antriebsanlage: (60 A)
Schutzsicherung (F1) Elektronikkarte Funktionen: (100 A)
Den Deckel installieren und die Muttern festziehen.

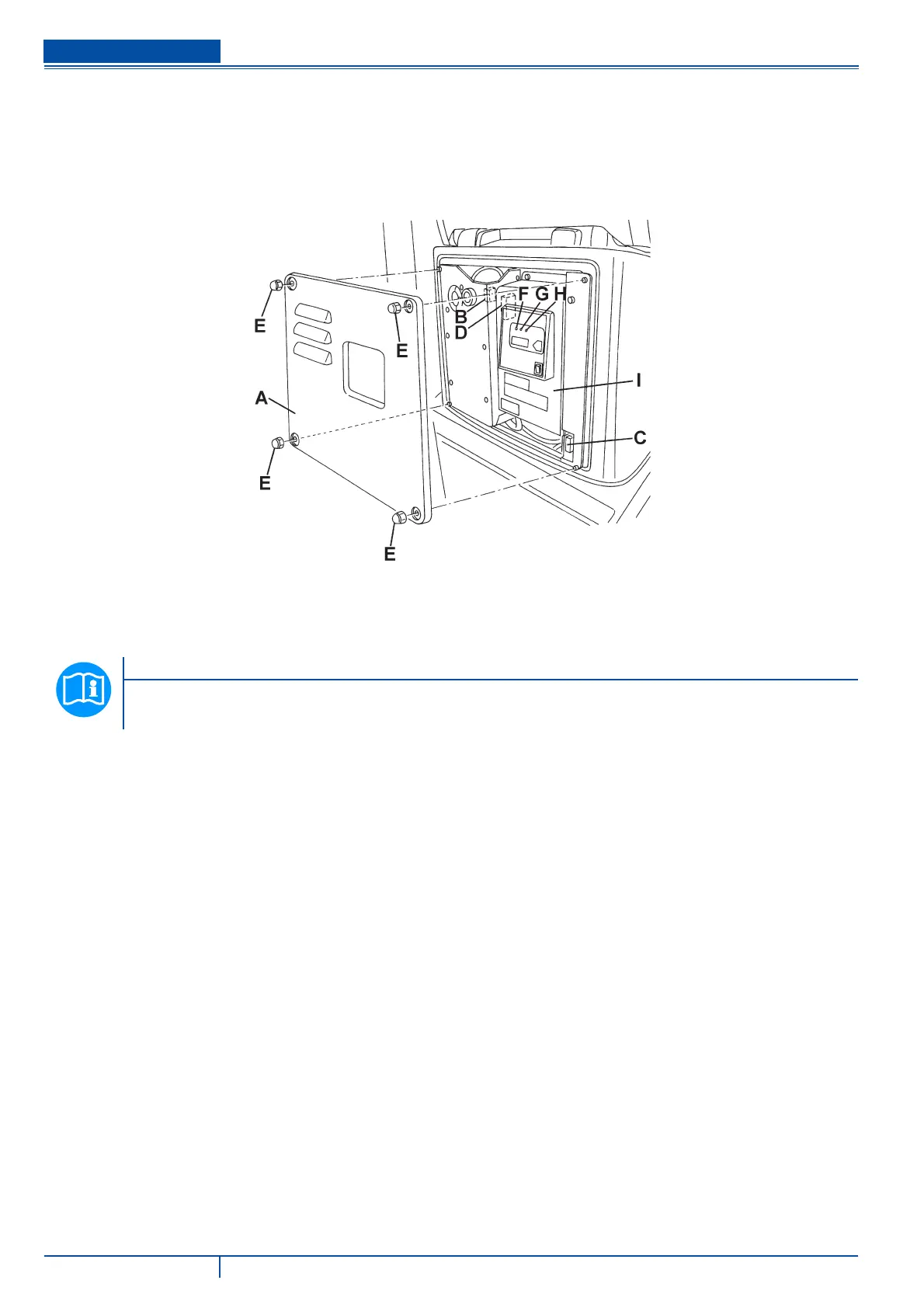

Abbildung 7
S311214A
ABMONTIERUNG/MONTIERUNG DES BÜRSTEN-/PADHALTERKOPFS ODER DES ZYLINDERBÜRS-
TENKOPFS
HINWEIS
Es ist möglich obwohl den Bürsten-/Padhalterkopf (81), als auch den Zylinderbürstenkopf (96) an die Maschine wie
folgt zu installieren.
Zum Ein-/Ausbau des Kopfs ist es nicht notwendig die entsprechenden Bürsten/Padhalter zu entfernen.
Ausbau
Die Maschine auf einen flachen Fußboden stellen.
Den Kopf (4 oder 5) durch Drücken des Schalters (34) senken.
Den Zündschlüssel (41) auf „0“ stellen.
(Für Bürsten-/Padhalterkopf) Den Stecker (83) trennen.
(Für Zylinderbürstenkopf) Die Stecker (83) und (91) trennen.
Das Reinigungslösungsrohr (84) trennen.
Die zwei Splinte (86) und den Befestigungssplint des linken Seitenhebels des Kopfs entfernen.
Den Knopf (85) ausschrauben und den Bürsten-/Padhalterkopf (81) oder den Zylinderbürstenkopf (93) ausbauen.
Einbau
In der umgekehrten Reihenfolge des Ausbaus einbauen.
1.
2.
3.
B)
C)
D)
4.
1.
2.
3.
4.
5.
6.
7.
8.
