10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 A
FRANÇAIS MANUEL OPERATEUR

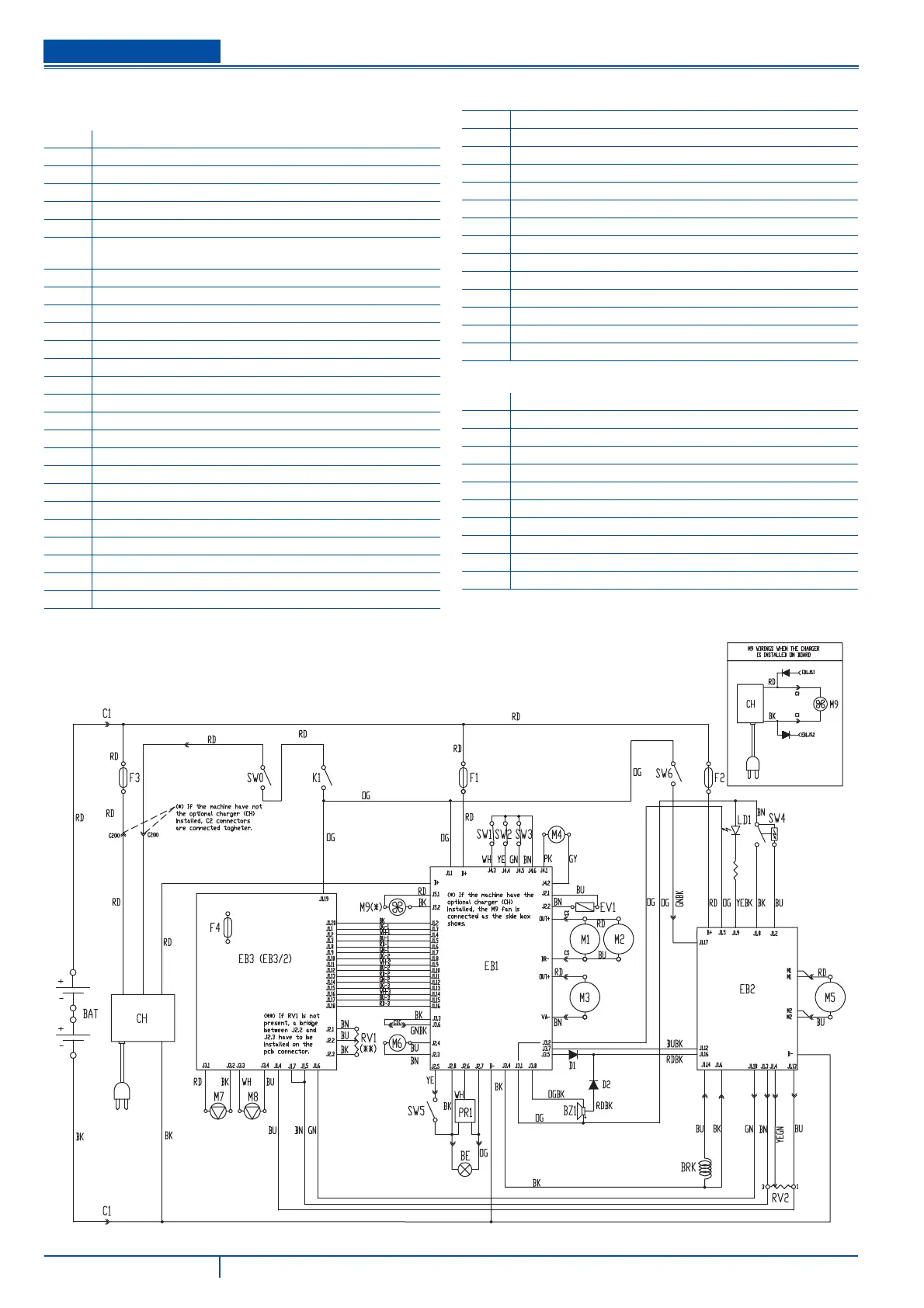

SCHEMA ELECTRIQUE
S311379A
Légende
BAT Batteries de 24 V
BE Feu clignotant
BRK Frein électromagnétique
BZ1 Avertisseur sonore de marche arrière / avertisseur sonore
C1 Connecteur batteries
C2 Connecteur auxiliaire chargeur de batterie
C3
Connecteur auxiliaire ventilateur extérieur chargeur de
batterie
CH Chargeur de batterie
CS Connecteur tête porte-brosses
CSC Connecteur secondaire tête porte-brosses cylindriques
EB1 Carte électronique de fonctions
EB2 Carte électronique système de traction
EB3 Carte électronique sous le tableau de bord
EB3/2 Carte électronique sous le tableau de bord (optionnelle)
EV1 Electrovanne
F1 Fusible carte électronique de fonctions
F2 Fusible carte électronique système de traction
F3 Fusible circuits basse puissance
F4 Fusible pompe (optionnel)
K1 Commutateur de démarrage
LD1 DEL diagnostique carte électronique système de traction
M1 Moteur brosse gauche
M2 Moteur brosse droite
M3 Moteur système d'aspiration
M4 Actionneur tête porte-brosses
M5 Moteur système de traction
M6 Actionneur embouchure
M7 Pompe eau de lavage (optionnelle)
M8 Pompe détergent (optionnelle)
M9 Ventilateur de refroidissement
PR1 Capteur de niveau eau de lavage
RV1 Potentiomètre vitesse de travail (si équipé)
RV2 Potentiomètre vitesse (pédale)
SW0 Bouton-poussoir d'urgence
SW1 Microinterrupteur position 0 actionneur
SW2 Microinterrupteur position 1 actionneur
SW3 Microinterrupteur position 2 actionneur
SW4 Capteur de braquage
SW5 Microinterrupteur siège de conduite
SW6 Interrupteur de marche arrière
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
