9097421000(1)2008-01 A SCRUBTEC R 361 - R 366 - R 371 - R 371 C 21
MANUEL OPERATEUR
FRANÇAIS
CONTRÔLE ET REMPLACEMENT DES VOLETS LATERAUX
Contrôle
Porter la machine sur un sol plat.
Positionner la clé de contact (41) sur “0”.

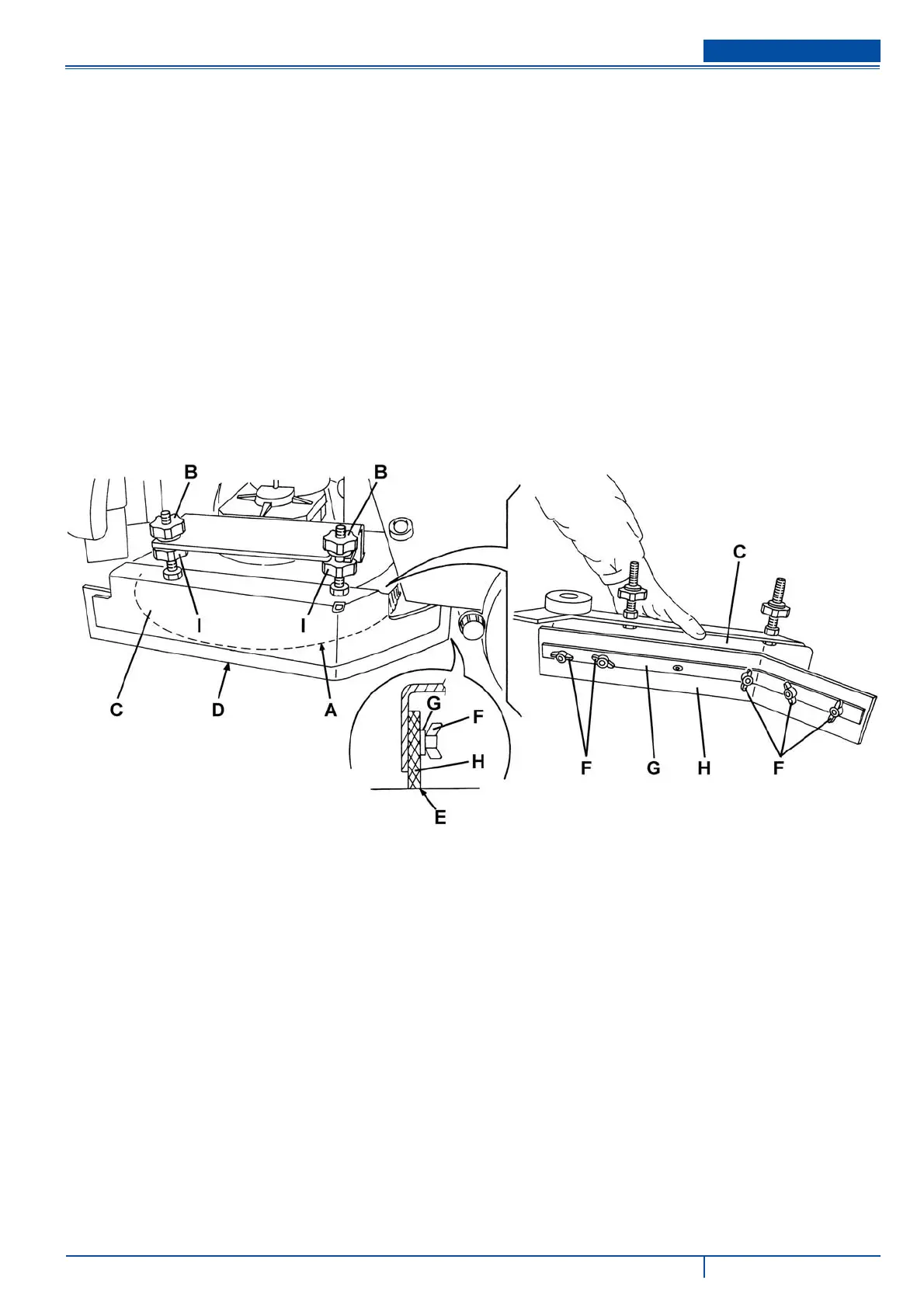

En procédant sur les deux côtés de la machine, dévisser les pommeaux (B, Fig. 5) et déposer le groupe volets latéraux (C).
Laver et nettoyer les volets latéraux.
Contrôler que le bord inférieur (D) des volets latéraux :
se pose simultanément sur le plan, et en toute sa longueur ;
ne présente pas de coupures ou déchirures ;
a l'arête intérieure (E) non usée ;
dans le cas contraire, tourner ou remplacer les volets, en procédant comme suit.
Rotation ou remplacement
Déposer les écrous papillons (F) et enlever la bande de retenue (G).
Déposer la lamelle en caoutchouc (H) du volet et, s'il est possible, tourner la lamelle en remplaçant l'arête inférieure intérieure
(E) avec l'une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc.
Installation et réglage de la hauteur
Installer les lamelles en caoutchouc (H) et le groupe volets (C) en procédant dans l'ordre inverse de la dépose.
Démarrer la machine et baisser la tête (D), puis contrôler que les lamelles en caoutchouc (H) des volets latéraux :
se posent légèrement sur le plan ;
les lamelles latérales en caoutchouc (H) recueillent la solution ; dans le cas contraire, arrêter la machine et régler la hau-
teur des volets avec les pommeaux (B) et (I).
Le réglage effectué, serrer les pommeaux.
Figure 5
S311214A
