PRÜFUNG UND ERSETZUNG DER SEITENFLAPS
Prüfung
Die Maschine auf einen flachen Fußboden stellen.
Den Zündschlüssel (41) auf „0“ stellen.
Auf beiden Seiten der Maschine, die Knöpfe (B, Abb. 5) ausschrauben und die Seitenflapeinheit (C) ausbauen.
Die Seitenflaps waschen und reinigen.
Prüfen, dass den unteren Rand (D) der Seitenflaps:
Auf einem flachen Boden für die Gesamtlänge gleichzeitig liegt;
Unversehrt ist und keine Schnitten bzw. Durchrissen aufweist;
Die Innenkante (E) unversehrt ist;
andernfalls die Flaps wie folgt drehen bzw. ersetzen.
Drehung bzw. Ersetzung
Erst die Flügelmuttern (F) entfernen, dann den Sperrstreifen (G) entfernen.
Das Flapgummi (H) entfernen und, falls möglich, es drehen und auf der Stelle der unteren Innenkante (5) eine der drei unver-
sehrten Kanten bringen. Wenn auch die anderen Kanten abgenutzt sind, das Gummi ersetzen.
Einbau und Höheneinstellung
Die Gummis (H) und die Flapeinheit (C) in der umgekehrten Reihenfolge des Ausbaus einbauen.
Die Maschine einschalten und den Kopf (D) senken, dann prüfen, dass die Gummis (H) der Seitenflaps:
Leicht auf den Boden legen;
Die Seitengummis (H) die Reinigungslösung aufsammeln, andernfalls die Maschine ausschalten und die Flaphöhe mittels
der Knöpfe (B) und (I) einstellen.
Am Ende der Einstellung die Knöpfe festziehen.

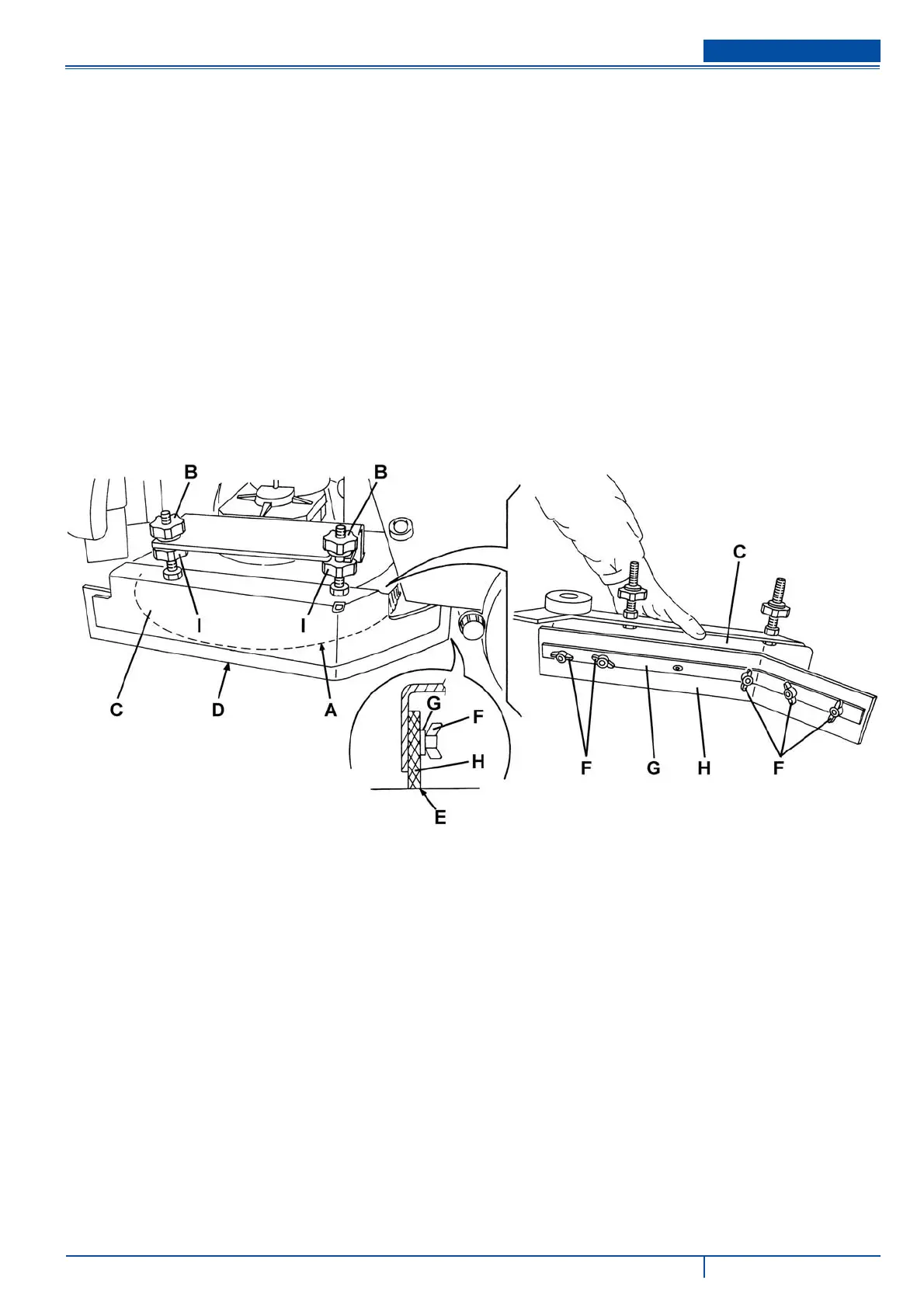

Abbildung 5
