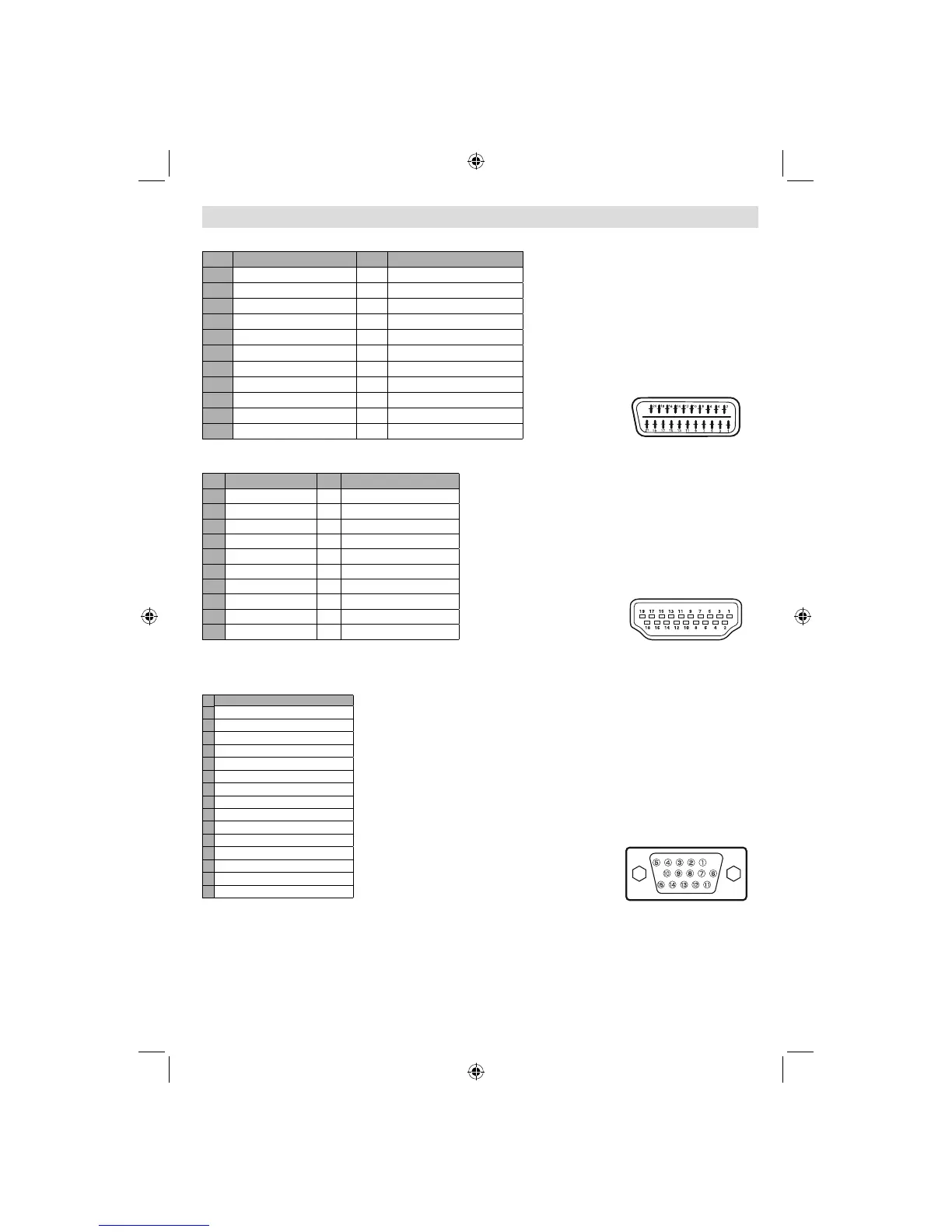

Tillägg C : Pin-specifi kationer
SCART-kontakt pin-specifi kationer
Pin Ingångssignal Pin Ingångssignal
1 LJUD UT (HÖGER) 12
Används ej
2 LJUD IN (HÖGER) 13
RGB-R GND
3 LJUD UT (VÄNSTER/MONO) 14
GND
4 LJUD GND 15
RGB-R / S.VHS CHROMINANCE IN
5 RGB-B GND 16
BLANKSIGNAL
6 LJUD IN (VÄNSTER/MONO) 17
COMPOSITVIDEO GND
7 RGB-B IN 18
BLANKSIGNAL GND
8 AUDIO / RGB SWITCH / 16:9 19
COMPOSITVIDEO OUT
9 RGB-G GND 20
COMPOSITVIDEO / S.VHS LUMINANCE IN
10 Används ej 21
GND / SKAL (CHASSI)
11
RGB-G IN
HDMI connecteller pin specifi cations
Pin Ingångssignal Pin
Ingångssignal
1 TMDS Data2+ 11 TMDS Klocksköld
2
TMDS Data2 Sköld 12 TMDS Klocka-
3
TMDS Data 2- 13 CEC
4
TMDS Data 1+ 14 Reserverad (N.C. på enhet)
5
TMDS Data1 Sköld 15 SCL
6
TMDS Data1- 16 SDA
7
TMDS Data0+ 17 DDC/CED Jord
8
TMDS Data0 Sköld 18 +5V Drift
9
TMDS Data0- 19 Hot Plug Detektering
10
TMDS Clock+
Signalingång
PC RGB Terminal (D-sub 15-pin-kontakt)
Pin Ingångssignal
1
R
2
G eller synk på grön
3
B
4
Ingen anslutning
5
Ingen anslutning
6
R.GND
7
G.GND
8
B.GND
9
Ingen anslutning
10
GND
11
Ingen anslutning
12
[SDA]
13
H.synk eller H/V composit synk
14
V.synk. [V.CLK]
15
[SCL]
