C13148122_DE.fIDM
Deutsch
-
57
-
Bedien- und installationshandbuch

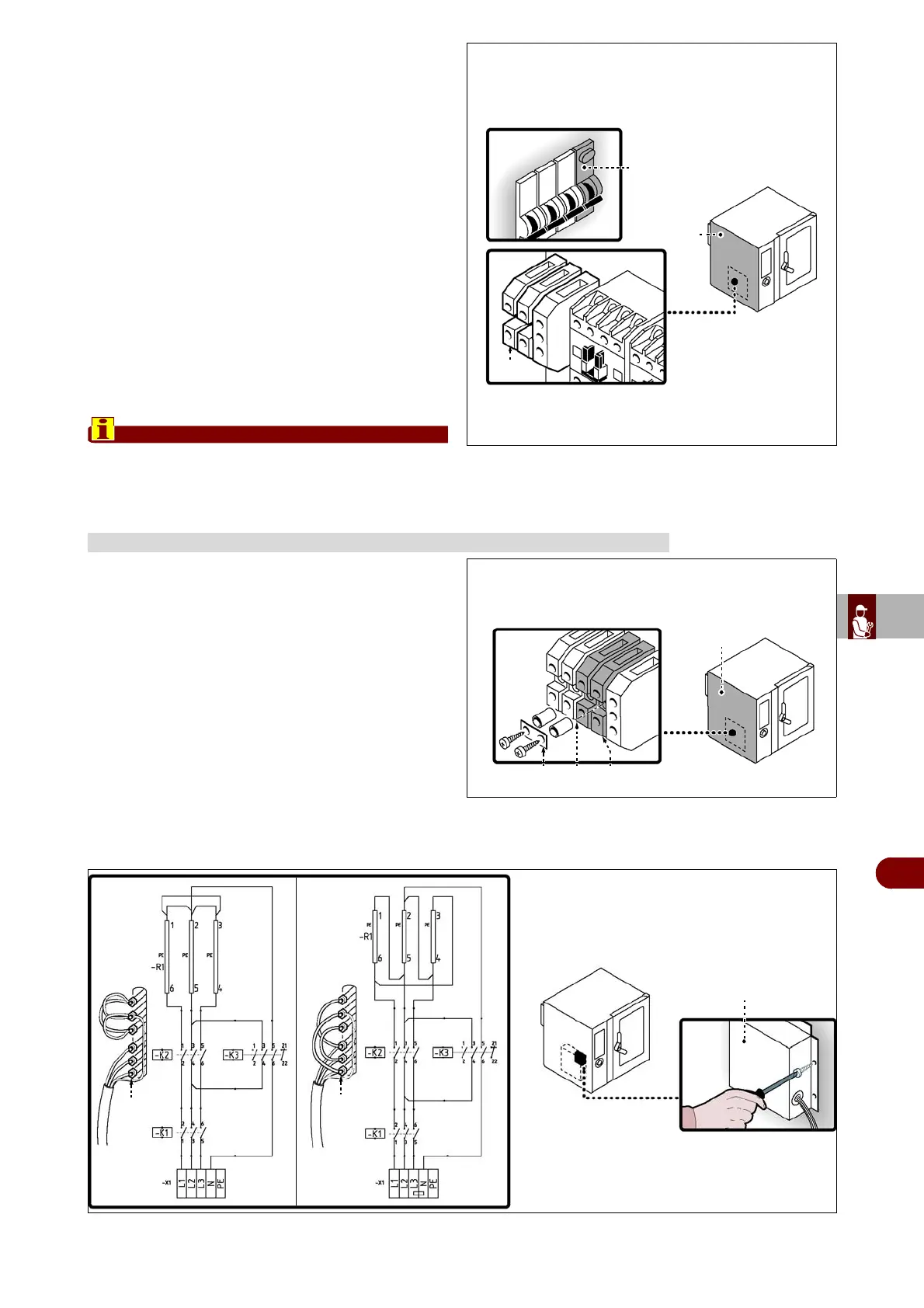

Den Anschluss des Geräts an das Stromnetz in der
angegebenen Weise ausführen.
1–Falls nicht sch on vorhanden, einen automati-
schen Trennschalter (B) in der Nähe des Geräts in-
stallieren; dieser Trennschalter muss die folgenden
Eigenschaften haben.
–Thermischer Auslöser (für die Einstellung siehe die
Tabelle auf S. 4)
–Fehlerstromauslöser, eingestellt auf 30 mA
–Klasse B oder C (IEC 898)
2–Die Schrauben lösen un d das Seitenblech (A)
ausbauen.
3–Den automatischen Trennschalter (B) nach den
Angaben im Schaltplan am Ende des Handbuchs mit
einem Kabel, dass die nachstehend genannten Ei-
genschaften hat, an die Klemmenleiste (C) des Ge-
räts und an das Stromnetz anschließen.
–Gewicht:
Typ H05RN-F (Bezeichnung 245 IEC 57)
–Betriebstemperatur:
70°C.
Bei der Ausführung des Anschlusses besonders
auf den Neutral- und Schutzleiter achten.
4–Nach Abschluss der Arbeiten das Blech wieder einsetzen und die Schrauben wie-
der einschrauben.
Für diesen Vorgang in der angegebenen Weise ver-
fahren.
1–Die Hauptstromversorgung ausschalten.
2–Die Schrauben lösen, um da s Seitenblech (A)
auszubauen.
3–Die Brücke (B) einsetzen, um die Klemmen (C-D)
miteinander zu verbinden (siehe Schaltpläne in Anla-
ge).
UMSCHALTUNG DER SPANNUNGSVERSORGUNG (FX 82 )
4–Die Schutzabdeckung (G) ausbauen und die An-
schlüsse an die Anschlüsse der Widerstände (H) nach den Angaben in der Abbildung
ändern.
IDM-39617701900.tif
G
H
H
400 V
230 V
