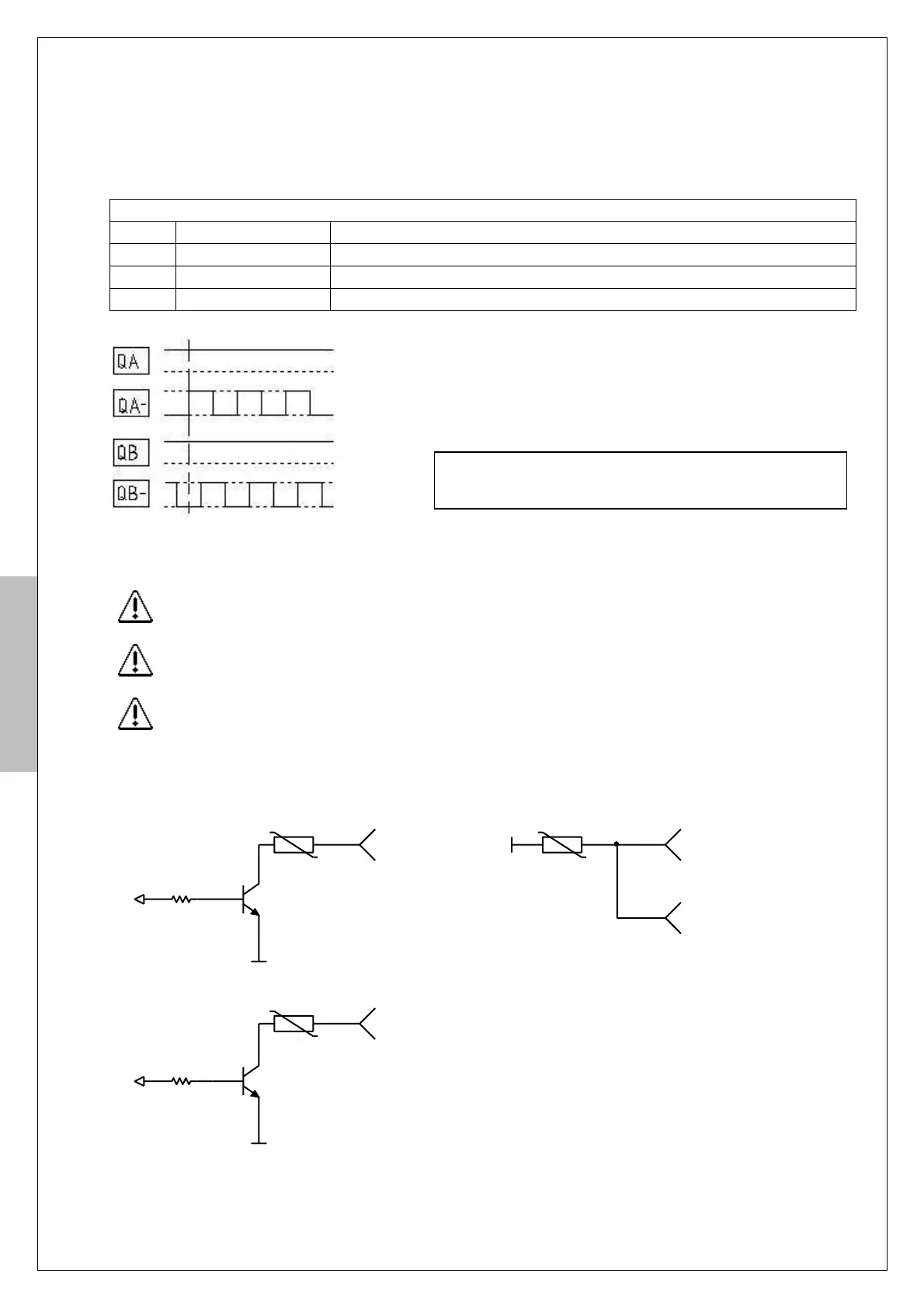

13.2.4.4. Mutlak Enkoder Simülasyon Çıkışları:
ENCABIT-Plus kartı üzerinde, kuyu bilgisinin enkoder ile okunduğu kumanda kartları için mutlak
enkoder simülasyon çıkışları mevcuttur.
Mutlak Enkoder Simülasyon Terminalleri:
Enkoder A- fazı izleme çıkışı
Enkoder A fazı izleme çıkışı (+24V)
Enkoder B fazı izleme çıkışı
Enkoder B fazı izleme çıkışı (+24V)
Enkoder simülasyon çıkışlarının çözünürlüğü mutlak enkoderin çözünürlüğüne bağlıdır.
Enkoder simülasyon çıkışı bağlantısı için mümkünse çift dolanmış sarmal-ekranlı kablo
kullanınız. Kablo ekranlamasını cihaza en yakın yerden topraklayınız.
Enkoder kablosu mümkün olduğunca kısa tutulmalıdır. Kablo uzadıkça enkoder sinyalleri
gürültüye daha fazla maruz kalacaktır.
Enkoder simülasyon kablosu motor ve diğer güç kablolarından ayrı kanallardan
geçirilmelidir. Kablolar arasında en az 10cm uzaklık olması tavsiye edilir.
ENCABIT-Plus Mutlak Enkoder Simülasyon Çıkışı Devresi:
R101
PPTC0.1A
QA-
...
...
Q3
Q4
R102
10K
R103
10K
GND
GND
R104
PPTC0.1A
R105
PPTC0.1A
24V
QB-
QA
QB
Çıkış sinyali min. üst değeri: 24V (maks. 100mA)
Çıkış sinyali maks. alt değeri: 0.6V
