Atlantic 200L - Dimensions - Structure

8
G
Présentation Installation Utilisation Entretien Garantie

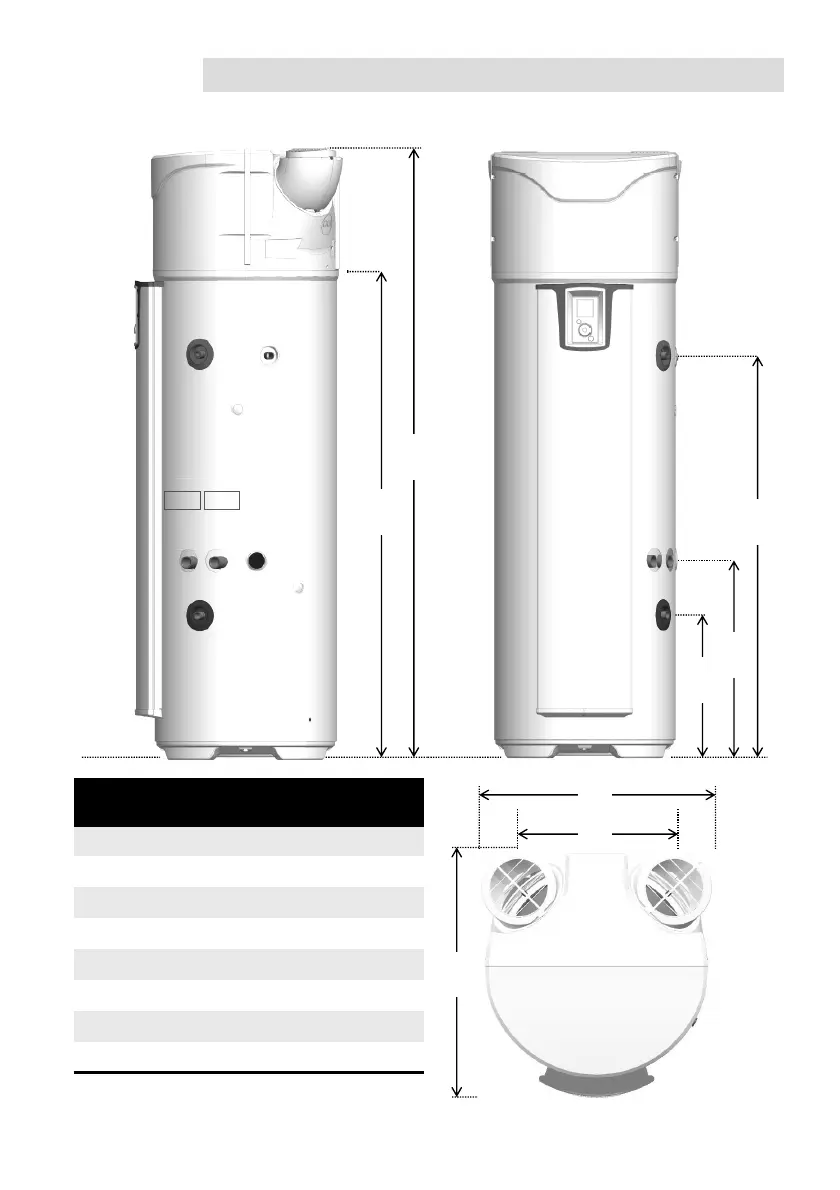

6. Dimensions / structure
B
A
D
C
E
F
60°
Dimensions en mm
Réf
MODELE
200
STD
200
ECH
270
STD
270
ECH
A Sortie condensats
1166
1166
1525
1525
B Hauteur totale
1617
1617
1957
1957
C Entrée eau froide 304 462 304 462
D Sortie eau chaude 961 961
1300
1300
E Largeur totale 620 620 620 620
F Profondeur totale 665 665 665 665
G Entraxe bouches 418 418 418 418
H Entrée échangeur - 640 - 640
H
INOUT
È
È
