Atlantic 200L - Abmessungen - Struktur

128
G
Beschreibung Installation Einsatz Wartung Garantie

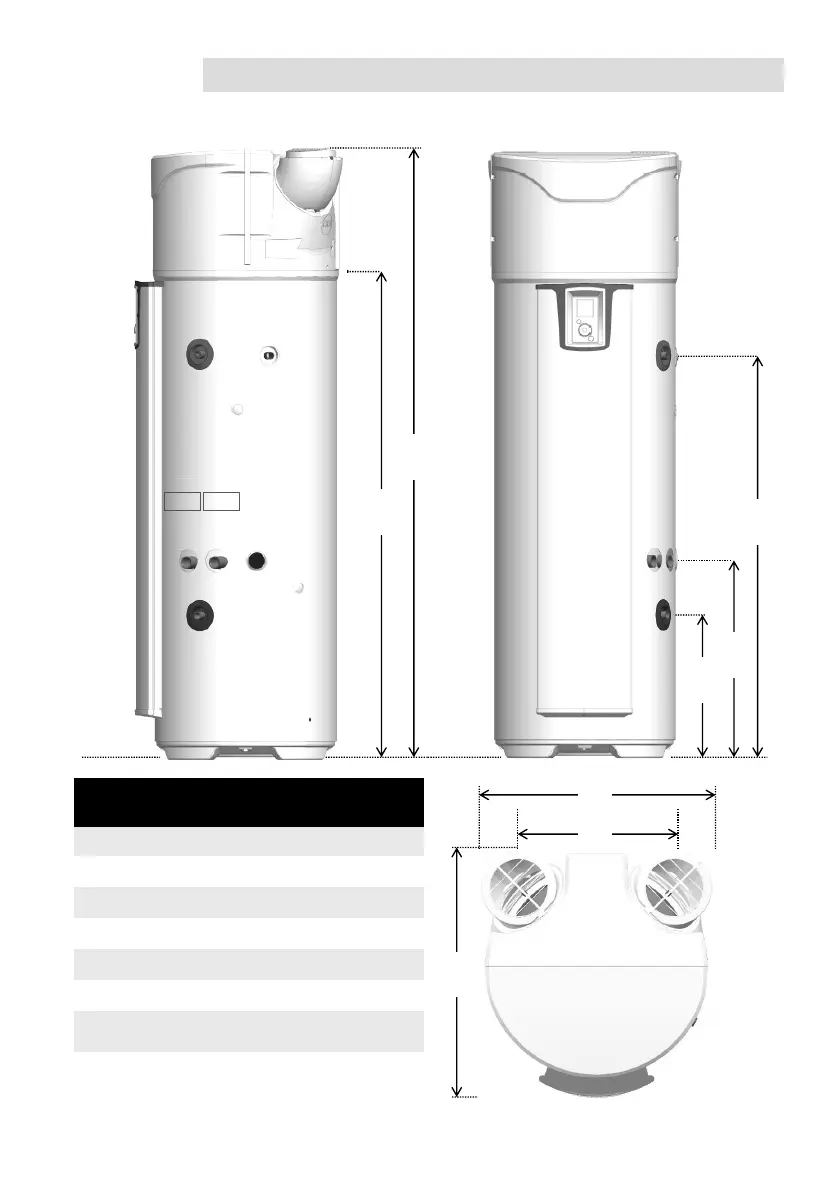

6. Abmessungen / Struktur
B
A
D
C
E
F
60°
Abmessungen in mm
Art.-
Nr.
MODELL
200
STD
200
ECH
270
STD
270
ECH
A
Ausgang Kondensate
1166
1166
1525
1525
B
Höhe gesamt
1617
1617
1957
1957
C
Kaltwassereinlass
304 462 304 462
D
Warmwasserauslass
961 961
1300
1300
E
Breite gesamt
620 620 620 620
F
Tiefe gesamt
665 665 665 665
G
Achsabstand
Öffnungen
418 418 418 418
H
Wärmetauschereintri
tt
- 640 - 640
H
INOUT
