Atlantic 200L - Afmetingen - Structuur

88
G
Presentatie Installatie Gebruik Onderhoud Garantie

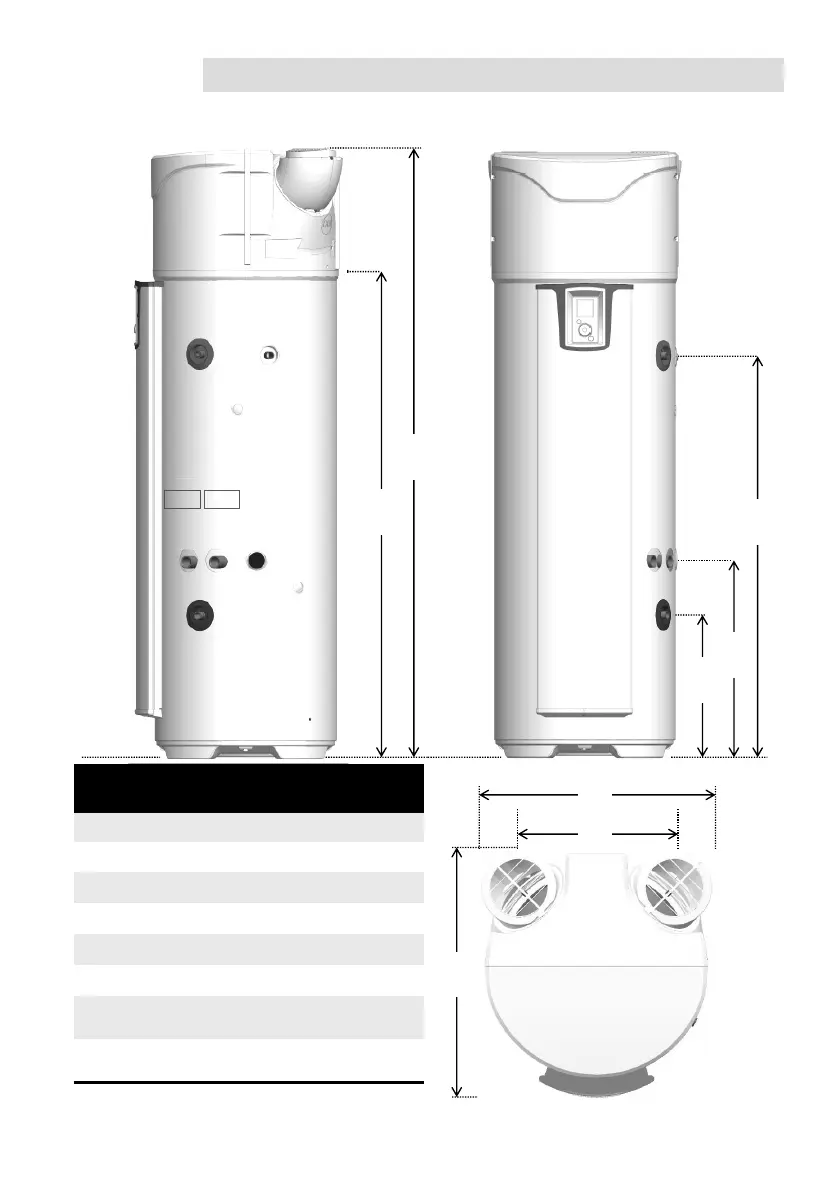

6. Afmetingen / structuur
B
A
D
C
E
F
60°
Afmetingen in mm
Ref
MODEL
200
STD
200.
ECH
270
STD
270.
ECH
A
Uitlaat condenswater
1166
1166
1525
1525
B Totale hoogte
1617
1617
1957
1957
C Inlaat koud water 304 462 304 462
D Uitlaat warm water 961 961
1300
1300
E Totale breedte 620 620 620 620
F Totale diepte 665 665 665 665
G
Tussenruimte
monden
418 418 418 418
H
Inlaat
warmtewisselaar
- 640 - 640
H
INOUT
È
È
