Atlantic 200L - Spis CzęśCI

PL
209
Prezentacja Montaż Użytkowanie Konserwacja Gwarancja

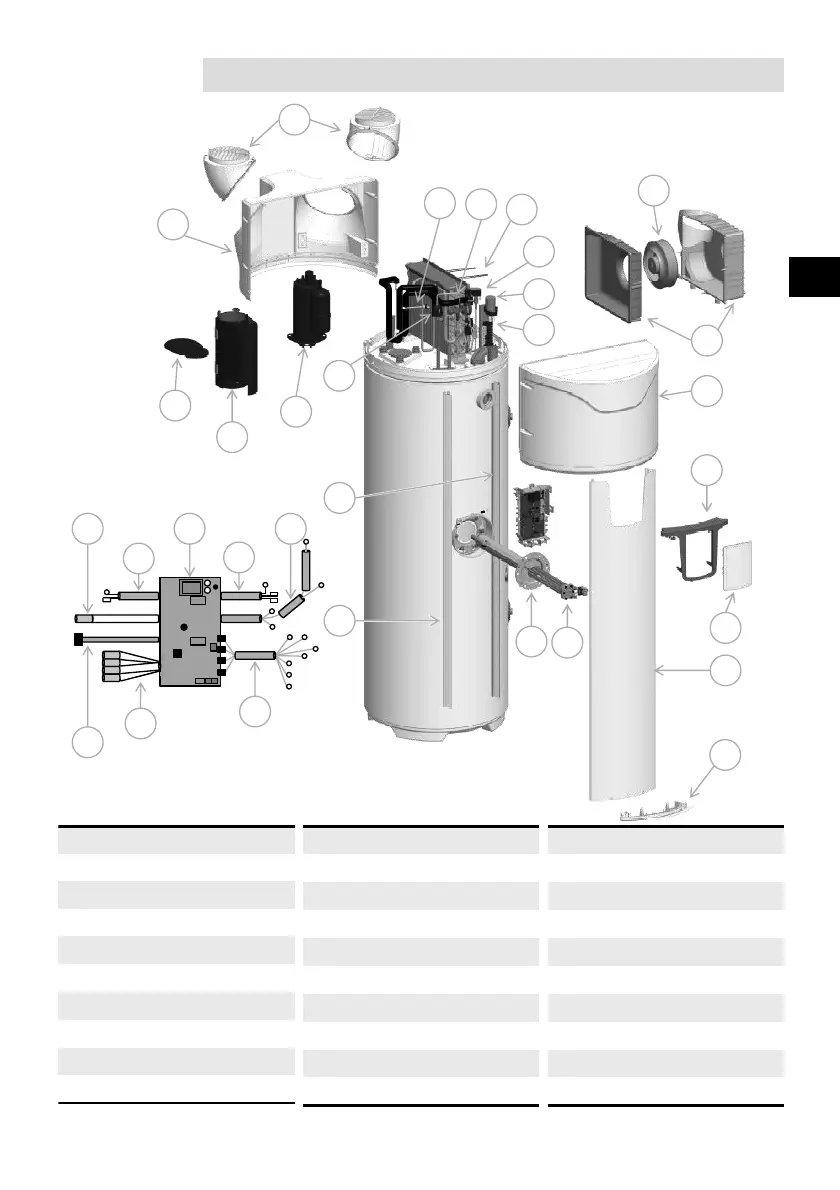

7. Spis części
2
4
3
6
8
5
9
11
12
15
16
1
17
16
18
19
20
21
22
1
Nastawny
wlot/wylot powietrza
2
Pokrywa
tylna
3
Filtr
4
Kondensator
15μF
5
Reduktor
6
Zawór gazów gorących
7
Presostat
8
Układ kadłuba
9
Wentylator
10
Uszczelka kadłuba
21
Kolumna fasady
22
Dolna zaślepka kolumny
23
Okablowanie
ACI
24
Karta
regulacji
25
Okablowanie
kompresora
26
Okablowanie
1 czujnika wody w zbiorniku
27
Okablowanie
grzałki elektrycznej
28
Okablowanie 4 czujników PAC
29
Okablowanie listwy zaciskowej wentylatora
30
Okablowanie interfejsu
11
Listwa zaciskowa
12
Osłona przednia
13
Sprężarka
14
Płaszcz
kompresora
15
Pokrywa płaszcza
16
Szyna wspornika
kolumny
17
Jednostka grzewcza hybrydowa
18
Element grzejny
19
Pulpit
sterowania
20
Układ
sterowania
14
2423
26
28
30
27
25
29
7
10
13
