Présentation Installation Utilisation Entretien Garantie

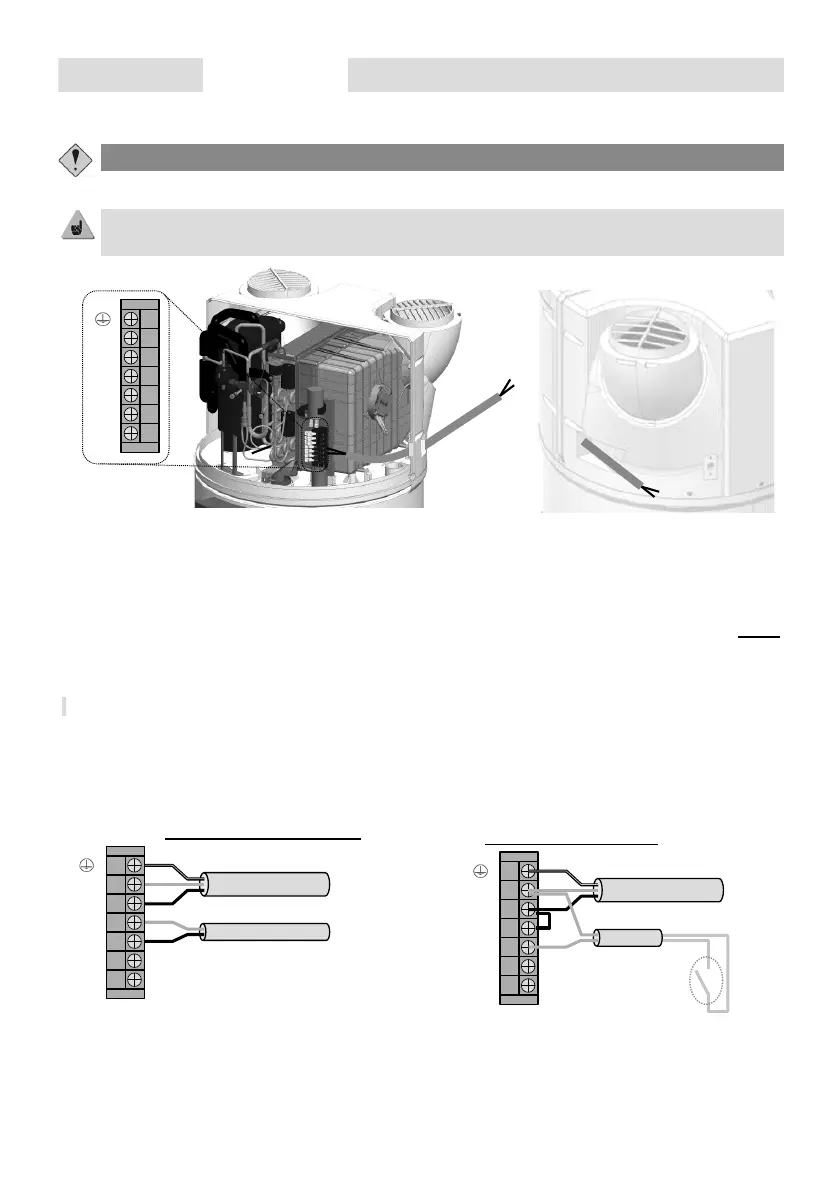

9. Raccordement des équipements optionnels
Avant toute intervention, veillez à mettre l’appareil hors tension.
Un passage de câble est spécifiquement prévu pour les raccordements. Veillez à l’utiliser.
Il est préconisé d’utiliser un câble 2x0,5mm² multibrins avec embouts sertis (non fourni).
Pour accéder au bornier client, se reporter aux indications de démontage du capot avant
Dans le cas d'une association avec un système photovoltaïque, il est possible de stocker quasi gratuitement le
surplus d'énergie produit par le système photovoltaïque sous forme d'eau chaude dans le chauffe-eau. Le
chauffe-eau thermodynamique active uniquement la pompe à chaleur (mode PV) lorsqu’il reçoit le signal du
système photovoltaïque de la maison. Ce signal doit être paramétré pour un seuil de déclenchement à 450
W.
Dans ce mode, la température de consigne est réglée à 62 ° C (non réglable) et «PV» apparaît sur l'afficheur.
A la perte du signal, le chauffe-eau thermodynamique retourne automatiquement dans le mode de
fonctionnement sélectionné précédemment.
Pour les appareils qui seront couplés à une installation photovoltaïque, il est nécessaire de connecter la
station photovoltaïque au chauffe-eau.
Le câblage de la station photovoltaïque est à réaliser sur les bornes B1 et B2 du bornier client.
9.1. Raccordement à une station photovoltaïque.
Schéma entrée potentiel 230V
Alimentation électrique
Raccordement
photovoltaïque contact
230V~
(207V à 253V 45Hz à 55Hz)
A1
A2
B1
B2
A1
A2
B1
B2
Schéma entrée contact sec
Alimentation électrique
Raccordement
photovoltaïque
contact sec
A1
A2
B1
B2
C1
C2
C1
C2
C1
C2
