Atlantic 200L - Nomenklatur

DE
129
Beschreibung Installation Einsatz Wartung Garantie

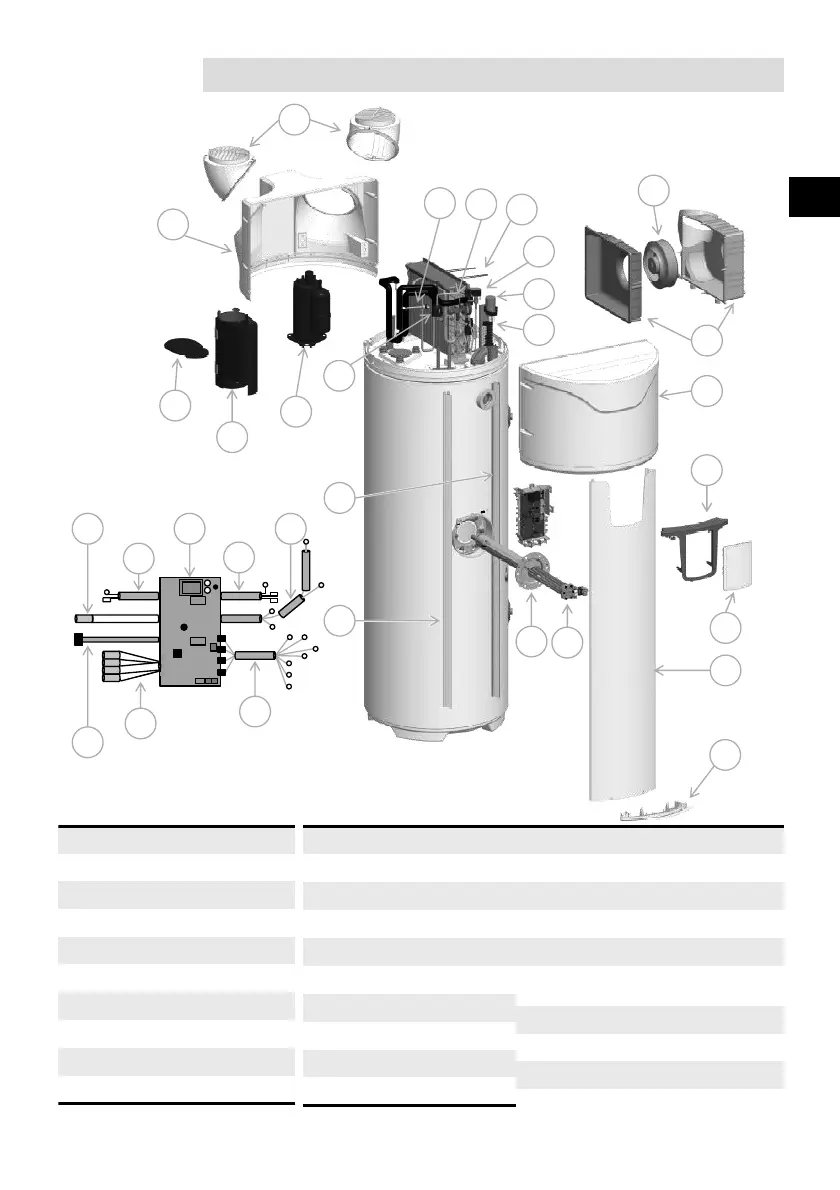

7. Nomenklatur
2
4
3
6
8
5
9
11
12
15
16
1
17
16
18
19
20
21
22
1
Ausrichtbare
Öffnung
2
Heckhaube
3
Filter
4
Kondensator
15μF
5
Expansionsventil
6
Einheit Heißgasschieber
7
Druckregler
8
Einheit Gebläsegehäuse
9
Ventilator
10
Gummi Gebläsegehäuse
21
Fassadensäule
22
Unterer Verschluss der Säule
23
Verdrahtung ACI
24
Regel
-Platine
25
Verdrahtung Kompressor
26
Verdrahtung 1 Wassersensor
Lagerbehälter
27
Verdrahtung elektrische Zusatzheizung
28
Verdrahtung 4 Sensoren Wärmepumpe
29
Verdrahtung Ventilator
-
Klemmenleiste
30
Verdrahtung Schnittstelle
11
Einheit Klemmleiste
12
Fronthaube
13
Verdichter
14
Verkleidung
Verdichter
15
Deckel Verkleidung
16
Säulenhalteschiene
17
Hybridheizkörper
18
Heizelement
19
Steuerpult
20
Steuereinheit
14
2423
26
28
30
27
25
29
7
10
13
