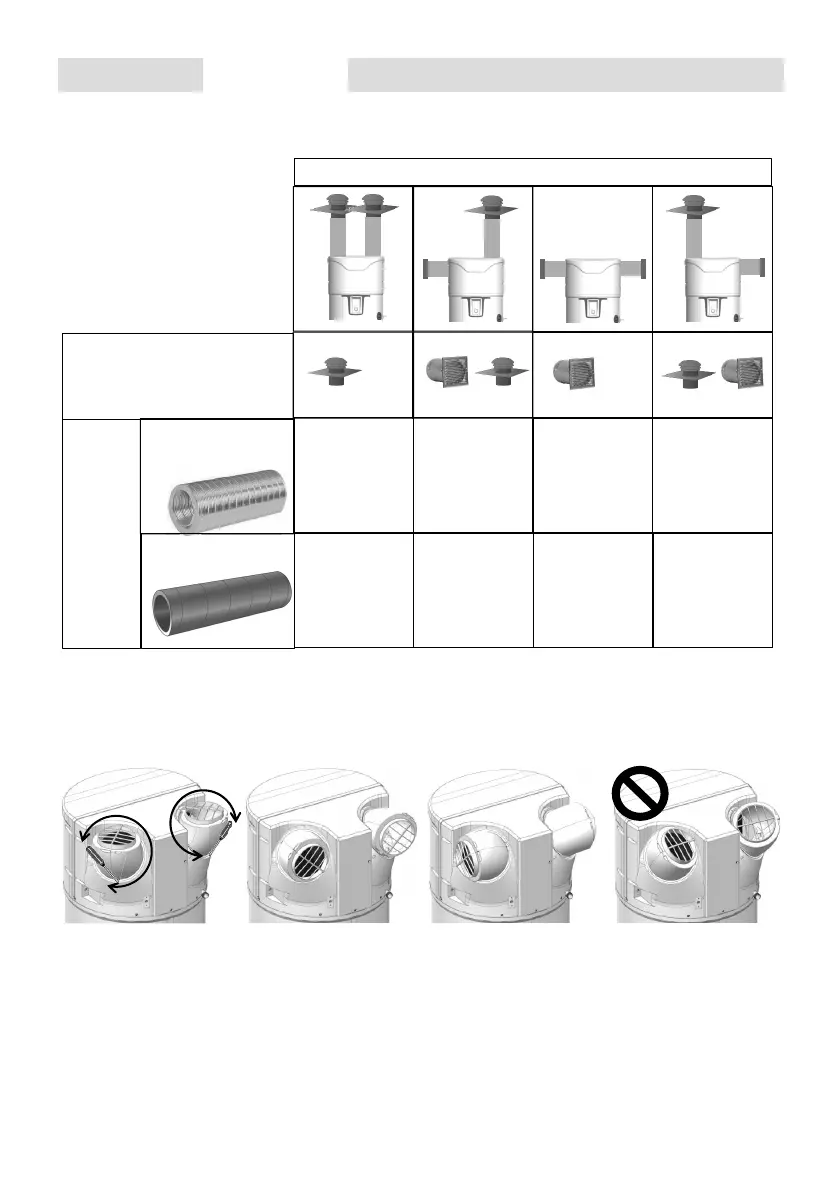

7.2. Aanpassing van de richting van de luchtinlaat- en luchtuitlaatmonden.
❶Schroefde
borgschroeven van de
monden los en richt
deze in de gekozen
richting door het
uitvoeren van een
draaibeweging
❸Doorzeopnieuw
120° te draaien, worden
zij naar de zijkanten
gericht.
❷ Door deze 120° te
draaien, worden zij naar
achteren gericht.
N.B.: Door richtbare monden toe te passen, kan het gebruik van mantelellebogen verminderd of zelfs
vermeden worden. Zie voor meer informatie over de richtbare monden de rubriek ”Plaatsing van het product”.
❹Demondennietop
elkaar richten.
Een verboden
configuratie vanwege de
hercirculatie van koude
lucht in het apparaat!
--
Standaard configuraties
x 2
Dak
Max.
lengtes
L1 + L2
Half stijve verzinkte
geïsoleerde mantel Ø
160 mm
mm
7.1. Toegestane mantellengtes.
Mantels Buiten/Buiten
Luchtuitlaten / -inlaten
Mantel PEHD Ø 160
mm
12 m
28 m
Muur Dak
12 m
26 m
x 2
Muur
5 m
16 m
Dak Muur
10 m
24 m
