104
Presentatie Installatie Gebruik Onderhoud Garantie
Het is mogelijk een thermisch zonnestation op de
waterverwarmer aan te sluiten (apparaat met warmtewisselaars
in de “zonne”-modus). In deze configuratie werkt de
waterverwarmer enkel wanneer deze een signaal van het
zonnestation ontvangt. Na het signaal ontvangen te hebben, start
de warmtepomp als er behoefte aan verwarming is en als het
werkings- en luchtbereik dit toestaan. Als de warmtepomp niet
kan starten, neemt de extra elektrische warmtetoevoer het over,
als deze zich in een werkbereik (permanent of programmering)
bevindt.
N.B.: het is niet mogelijk tegelijkertijd een signaal van een
thermisch zonnestation en een Pv-signaal aan te sluiten.
De bekabeling van het zonnestation moet uitgevoerd worden op
de klemmen B1 en B2 van het klemmenbord van de klant.

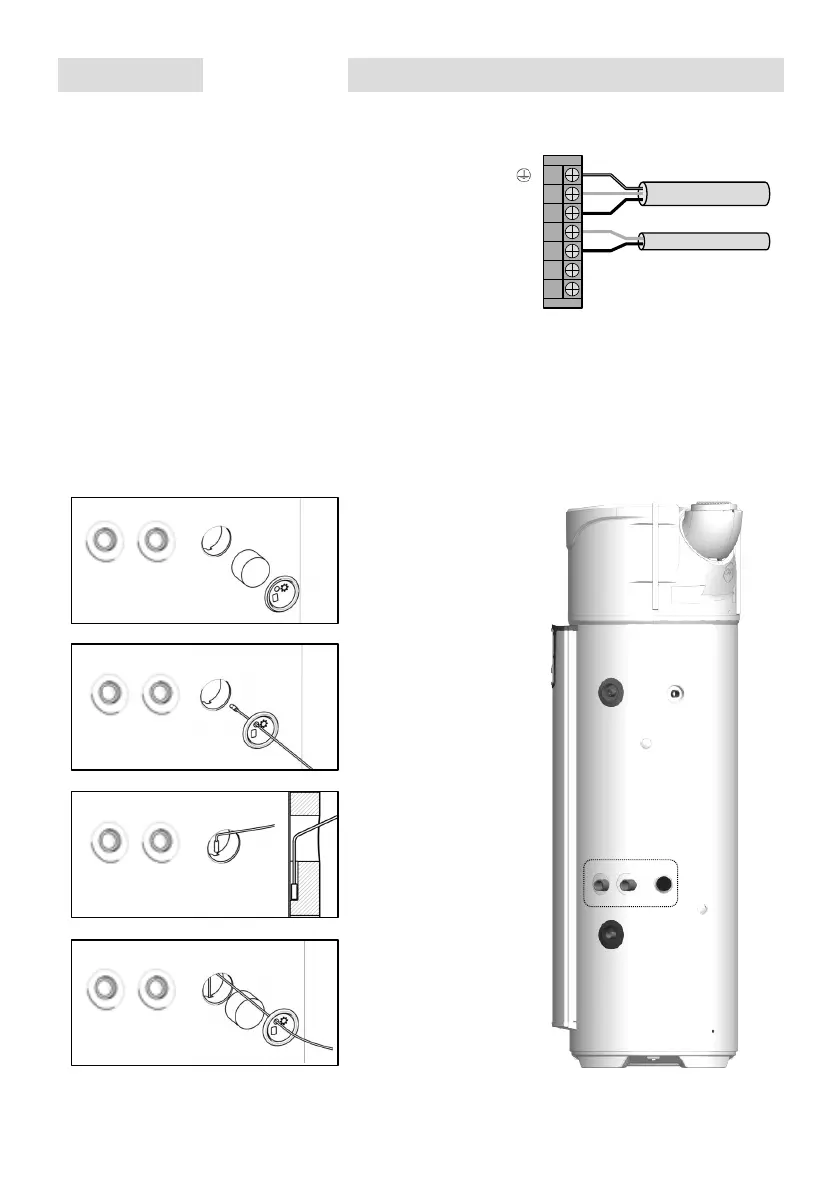

9.3. Aansluiting op een zonnestation.
Stroomvoorziening
Zonne-aansluiting
contact 230V~
A1
A2
B1
B2
C1
C2
9.4. Plaatsing van de regelsensor van het zonnestation
Verwijder het deksel en
het schuimrubber van de
behuizing gelegen naast
de leidingen van de
interne warmtewisselaar.
Steek de
temperatuursensor door
de dop (in de dop zit
hiervoor een gat).
Steek de sensor in de
goot en controleer
daarbij of deze goed op
de bodem van de
behuizing geplaatst is.
Leg het schuimrubber
terug en klik de dop op
het product vast
❶
❷
❸
❹
