Atlantic 200L - Page 142

140
Beschreibung Installation Einsatz Wartung Garantie

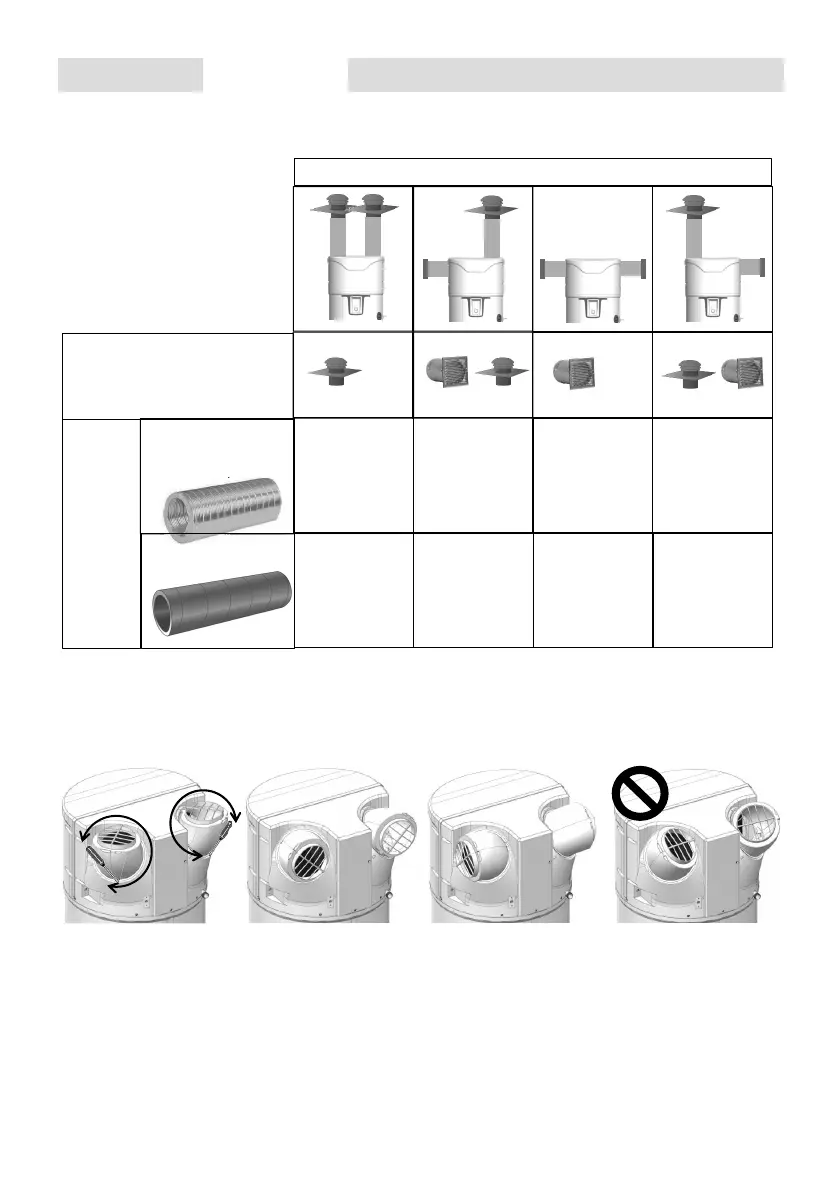

7.2. Anpassung der Ausrichtung der Luftein- und -auslassöffnungen.
❶Die
Blockierschrauben der
Öffnungen lösen, dann
die Öffnungen durch
eine Drehbewegung in
diegewählteRichtung
ausrichten
❸ Wenn sie erneut um
120° gedreht werden,
sind sie zu den Seiten
ausgerichtet.
❷ Wenn sie um 120°
gedreht werden, sind sie
nach hinten
ausgerichtet..
Hinweis: Schwenkbare Öffnungen ermöglichen es, weniger oder gar keine Biegungen beim Luftkanalanschluss
zu verwenden. Weitere Informationen über schwenkbare Öffnungen finden Sie im Abschnitt "Anbringung des
Produktes".
❹ Die Öffnungen
dürfen nicht
aufeinander
ausgerichtet werden.
Verbotene
Konfiguration, da
Kaltluft im Gerät
umgewälzt wird!
--
Konfigurationstypen
x 2
Dach
Längen
Max.
L1 + L2
Galvanisierter
Luftkanal halb-
starr isoliert Ø160mm
Ø
7.1. Zulässige Längen der Luftkanäle.
Luftkanalanschluss
Außen/Außen
Luftauslässe /Lufteinlässe
Luftkanal, PEHD
Ø160mm
12 m
28 m
Wand Dach
12 m
26 m
x 2
Wand
5 m
16 m
Dach Wand
10 m
24 m
