Beschreibung Installation Einsatz Wartung Garantie
Bei Geräten, die mit einem internen Wärmetauscher ausgerüstet
sind und die an einen Heizkessel gekoppelt werden sollen, ist es
erforderlich, den Heizkessel an den Warmwasserbereiter
anzuschließen. Bei dieser Konfiguration sendet der
Warmwasserbereiter den Heizbefehl an den Heizkessel.
Die Verkabelung des Kessels muss an den Klemmen C1 und C2
der Klemmleiste Kunde erfolgen. Das Signal darf nicht 1A
230V+/-10% 50Hz überschreiten.
9.2. Anschluss an einen Heizkessel
Stromversorgung
Anschluss Kessel
potentialfreier Kontakt
normalerweise offen
A1
A2
B1
B2
C1
C2
Der Anschluss mit dem Heizkessel ist für jede Installation individuell und muss Gegenstand einer
Untersuchung sein.
Falls es unmöglich ist, den Kessel wie hier oben beschrieben zu steuern, kann die Warmwassersonde
des Kessels entnommen werden und in die dafür vorgesehene Aufnahme am Warmwasserbereiter
mit Wärmepumpe (siehe Absatz 9.4) eingesetzt werden.
Achtung, im zweitgenannten Fall muss „Nur thermodynamisch“ im Menü "Installateur" ausgewählt
werden (Parametrierung > Installation > Nur thermodynamisch).
Der gleichzeitige Betrieb von Wärmepumpe und Wärmetauscher kann das Produkt beschädigen.
Daher ist es unverzichtbar, die Wärmepumpe während Zeitfenster außerhalbder
Energieverfügbarkeit des Kessels zu verwenden (verwenden Sie dazu den Zeitprogrammmodus der
Wärmepumpe)
Eine Installation mit nicht gesteuertem Heizkessel wird nicht empfohlen, denn sie verschlechtert die
Leistungen und Langlebigkeit des Produkts.

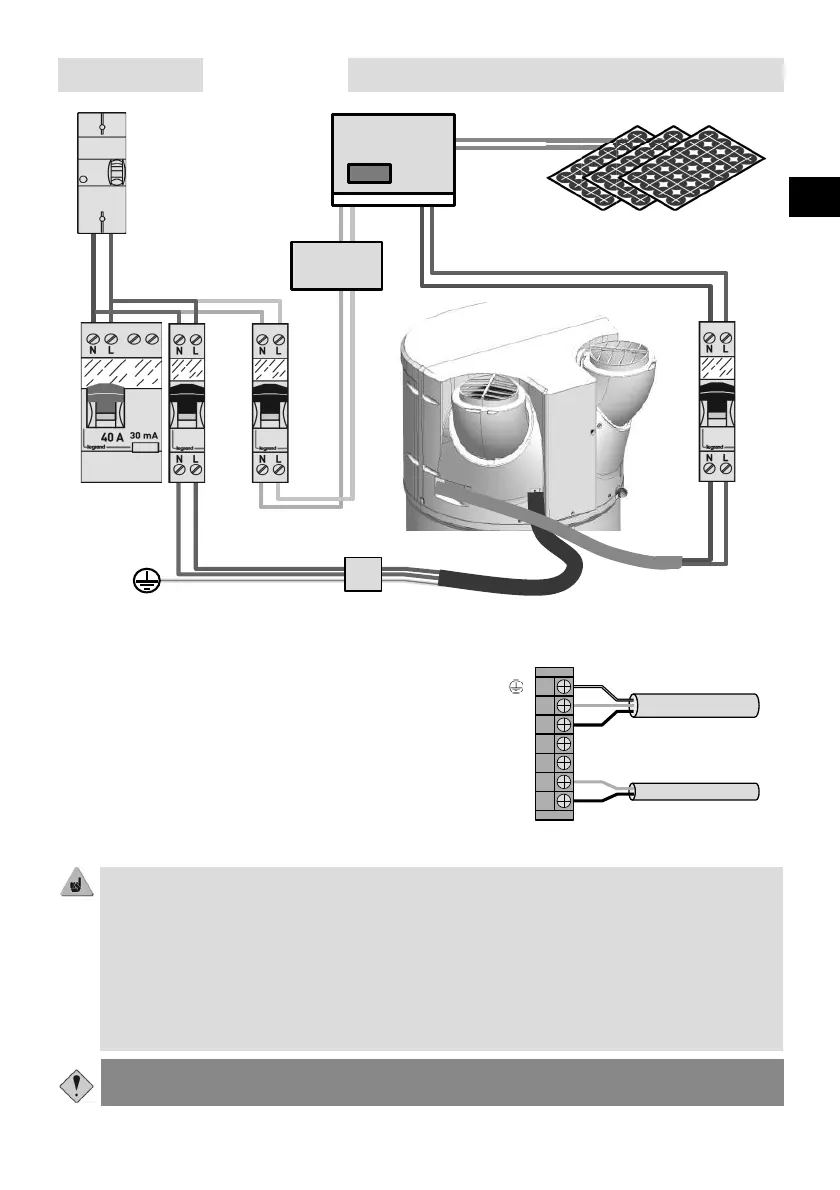

3G 2,5mm²
3G 1,5mm²
Signal 230V~ - 50Hz
Photovoltaik
-Paneele
2x 0,75mm²
Anschlusskast
en AC
Wechselrichter
MP POWER
16 A
2A
