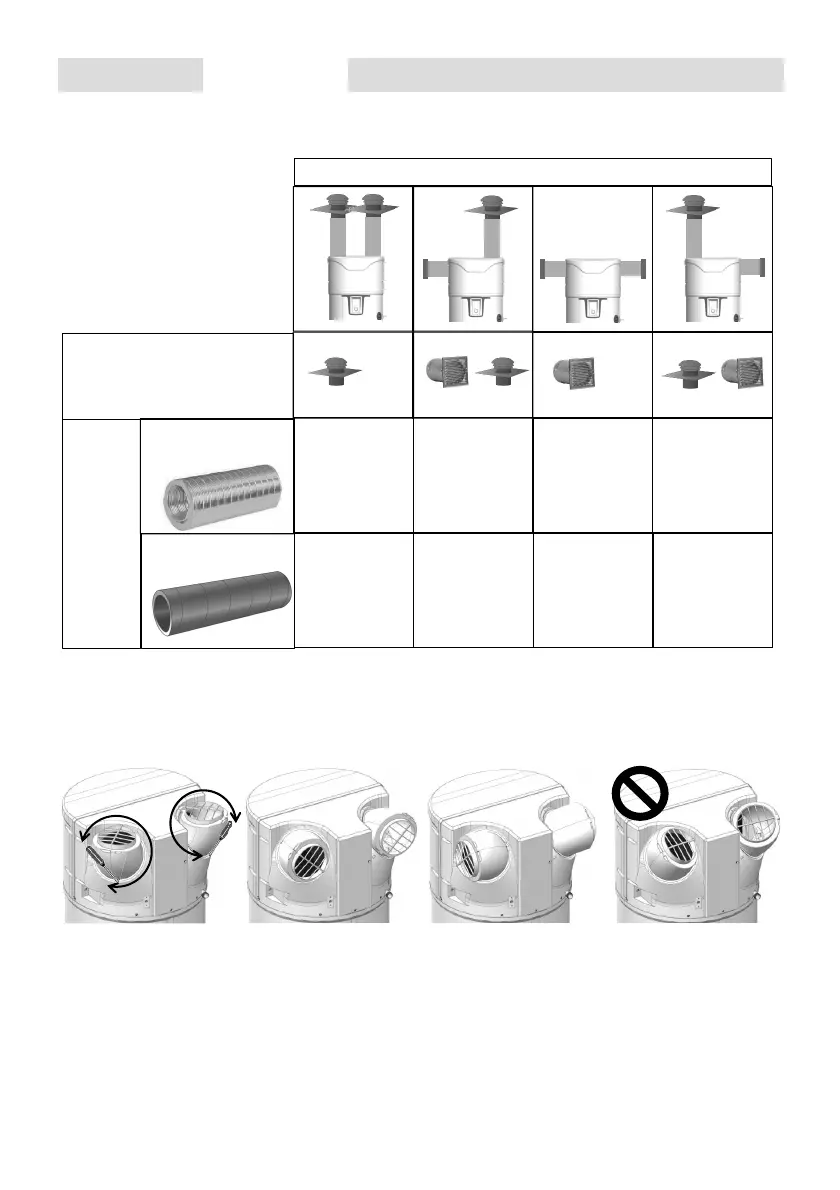

7.2. Ajustement de l’orientation des bouches d’entrée et de sortie d’air.
❶ Dévisser les vis de
blocage des bouches
puis les orienter dans la
direction choisie en
effectuant un
mouvement de rotation
❸ En les tournant de
nouveau de 120°, elles
sont orientées vers les
côtés.
❷ En les tournant de
120°, elles sont
orientées vers l’arrière.
Nota : Les bouches orientables peuvent permettre de réduire, ou supprimer, l’utilisation de coudes de gainage.
Pour plus d’informations sur les bouches orientables, reportez-vous à la rubrique « Mise en place du produit ».
❹ Ne pas orienter les
bouches l’une vers
l’autre.
Configuration interdite
car recirculation de l’air
froid dans l’appareil !
--
Configurations types
x 2
Toiture
Longueurs
Max.
L1 + L2
Gaine galva semi-
rigide isolé Ø160mm
7.1. Longueurs de gaines autorisées.
Gainage Extérieur/Extérieur
Sorties / Entrées d’air
Gaine PEHD Ø160mm
12 m
28 m
Murale Toiture
12 m
26 m
x 2
Murale
5 m
16 m
Toiture Murale
10 m
24 m
