Prezentacja Montaż Użytkowanie Konserwacja Gwarancja
W przypadku urządzeń wyposażonych w wymiennik wewnętrzny
podłączanych do kotła kocioł należy podłączyć do podgrzewacza
wody. W tej konfiguracji podgrzewacz wody wysyła polecenie
ogrzewania do kotła.
Okablowanie kotła musi być wykonane na zaciskach C1 i C2
listwy zaciskowej klienta. Sygnał nie może przekraczać 1A
230 V+/-10% 50 Hz.

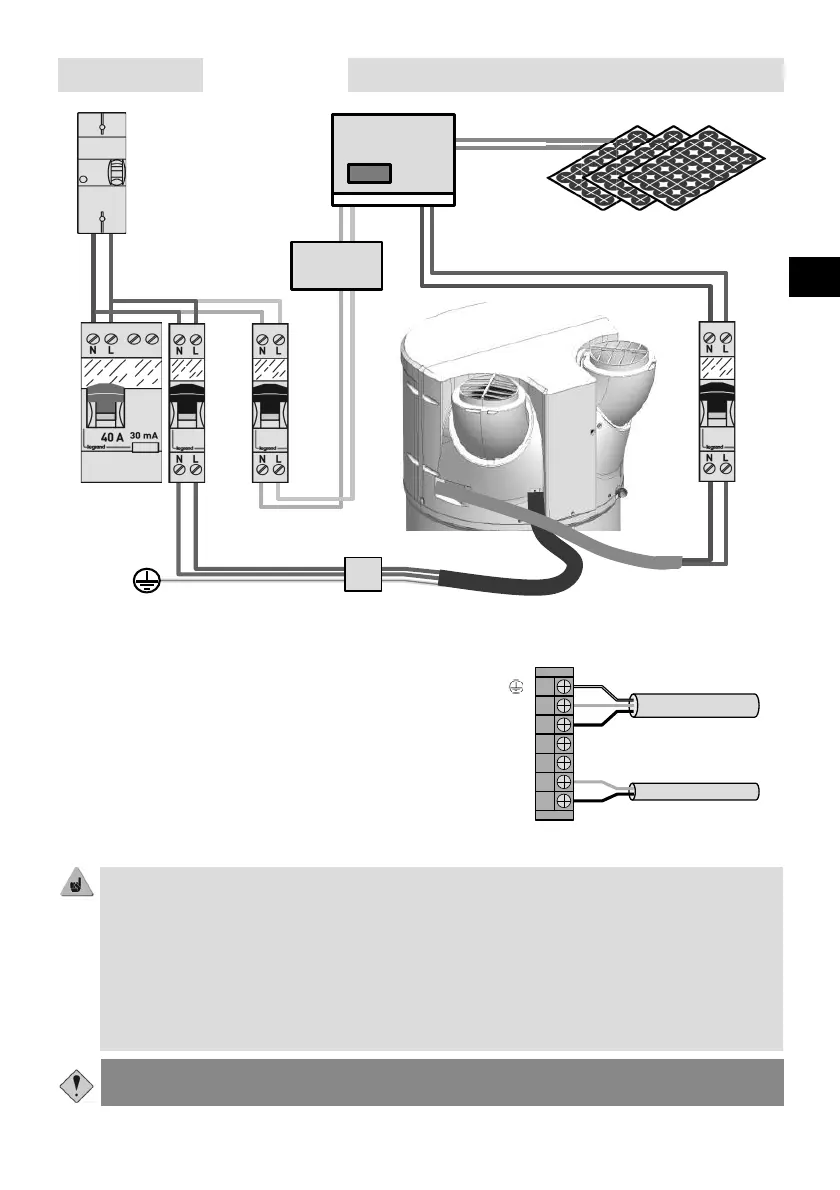

9.2. Podłączenie do kotła.
Zasilanie elektryczne
Przyłącze kotła na styk
bezprądowy normalnie
otwarty
A1
A2
B1
B2
C1
C2
Przyłącze do kotła jest specyficzne dla każdej instalacji i powinno stanowić przedmiot opracowania.
Jeżeli nie jest możliwe sterowanie kotłem w sposób opisany powyżej, istnieje możliwość pobrania
czujnika ciepłej wody użytkowej z kotła i umieszczenie go w odpowiedniej w tym celu obudowie na
termodynamicznym podgrzewaczu wody (patrz rozdział 9.4).
W tym przypadku należy zachować ostrożność, w menu instalatora należy wybrać „Wyłącznie
termodynamika” (Ustawienia > Montaż > Wyłącznie termodynamika).
Jednoczesna praca pompy ciepła i wymiennika może spowodować uszkodzenie produktu. W związku
z tym należy wykorzystać pompę ciepła w przedziałach czasowych poza dostępnością energii kotła (w
tym celu należy skorzystać z trybu programowania czasowego pompy ciepła)
Instalacja z niesterowalnym kotłem nie jest zalecana, ponieważ obniża wydajność i trwałość
produktu.
3G 2,5 mm²
3G 1,5 mm²
Sygnał 230 V~ – 50 Hz
Panele PV
2 x 0,75 mm²
Skrzynka
przyłączeniow
a AC
Falownik
MP POWER
16A
2A
