Avalue Technology ECM-BT45 - PC Connector 1 (PC1#1)

ECM-BT45 User’s Manual
ECM-BT45 User’s Manual 27

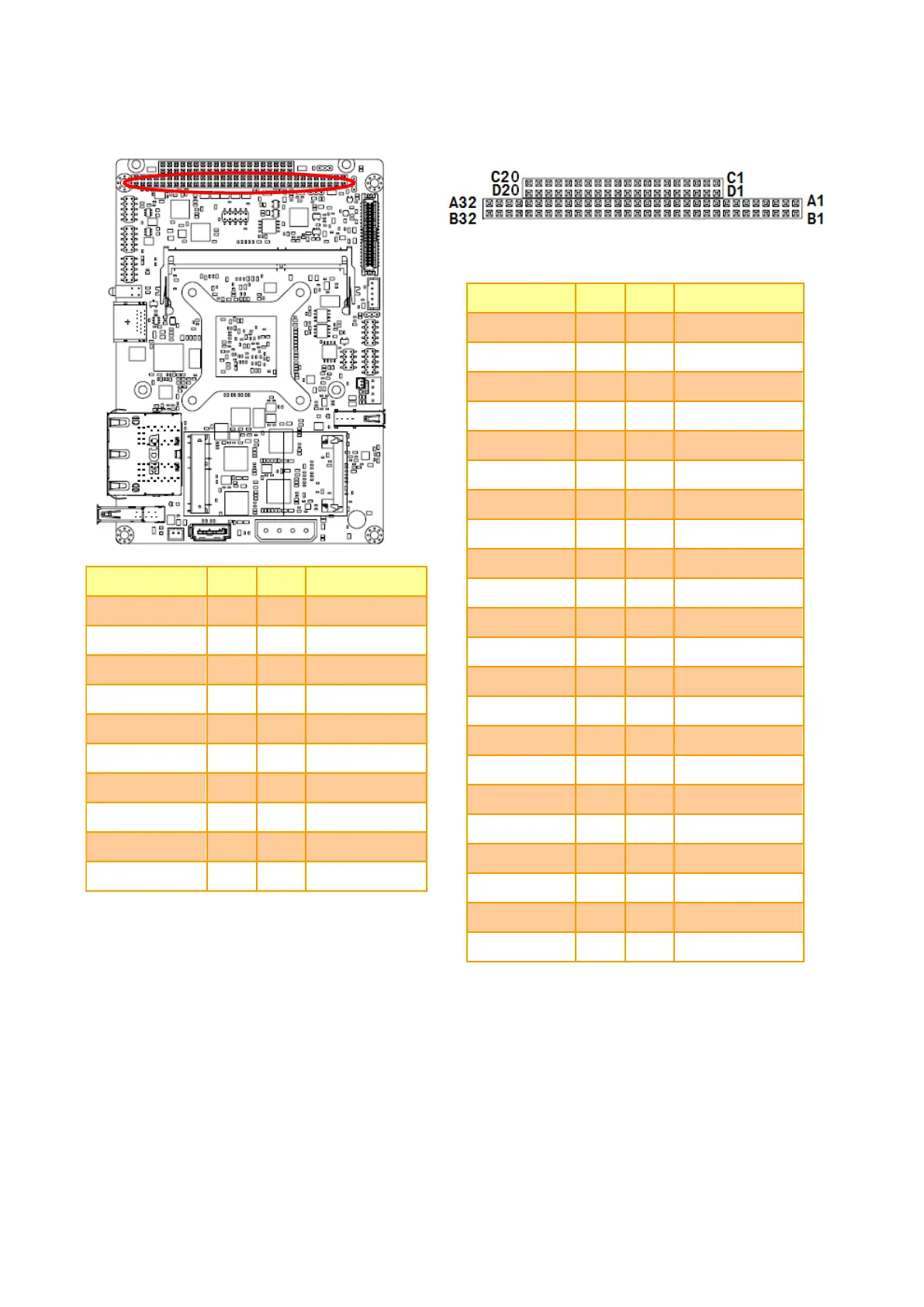

2.3.19 PC connector 1 (PC1#1)
Signal
PIN
PIN
Signal
ISA_IOCHK#
A1
B1
GND
ISA_SD7
A2
B2
ISA_RSTDRV
ISA_SD6
A3
B3
+5V
ISA_SD5
A4
B4
ISA_IRQ9
ISA_SD4
A5
B5
NC
ISA_SD3
A6
B6
ISA_DRQ2
ISA_SD2
A7
B7
NC
ISA_SD1
A8
B8
ISA_OWS#
ISA_SD0
A9
B9
+12V
ISA_IOCHRDY
A10
B10
GND
Signal
PIN
PIN
Signal
ISA_AEN
A11
B11
ISA_SMEMW#
ISA_SA19
A12
B12
ISA_SMEMR#
ISA_SA18
A13
B13
ISA_IOW#
ISA_SA17
A14
B14
ISA_IOR#
ISA_SA16
A15
B15
ISA_DACK3#
ISA_SA15
A16
B16
ISA_DRQ3
ISA_SA14
A17
B17
ISA_DACKT#
ISA_SA13
A18
B18
ISA_DRQ1
ISA_SA12
A19
B19
ISA_REFRESH#
ISA_SA11
A20
B20
ISA_SYSCLK
ISA_SA10
A21
B21
ISA_IRQ7
ISA_SA9
A22
B22
ISA_IRQ6
ISA_SA8
A23
B23
ISA_IRQ5
ISA_SA7
A24
B24
ISA_IRQ4
ISA_SA6
A25
B25
ISA_IRQ3
ISA_SA5
A26
B26
ISA_DACK2#
ISA_SA4
A27
B27
ISA_TC
ISA_SA3
A28
B28
ISA_BALE
ISA_SA2
A29
B29
+5V
ISA_SA1
A30
B30
OSC
ISA_SA0
A31
B31
GND
GND
A32
B32
GND
