ECM-BT45 User’s Manual
28 ECM-BT45 User’s Manual

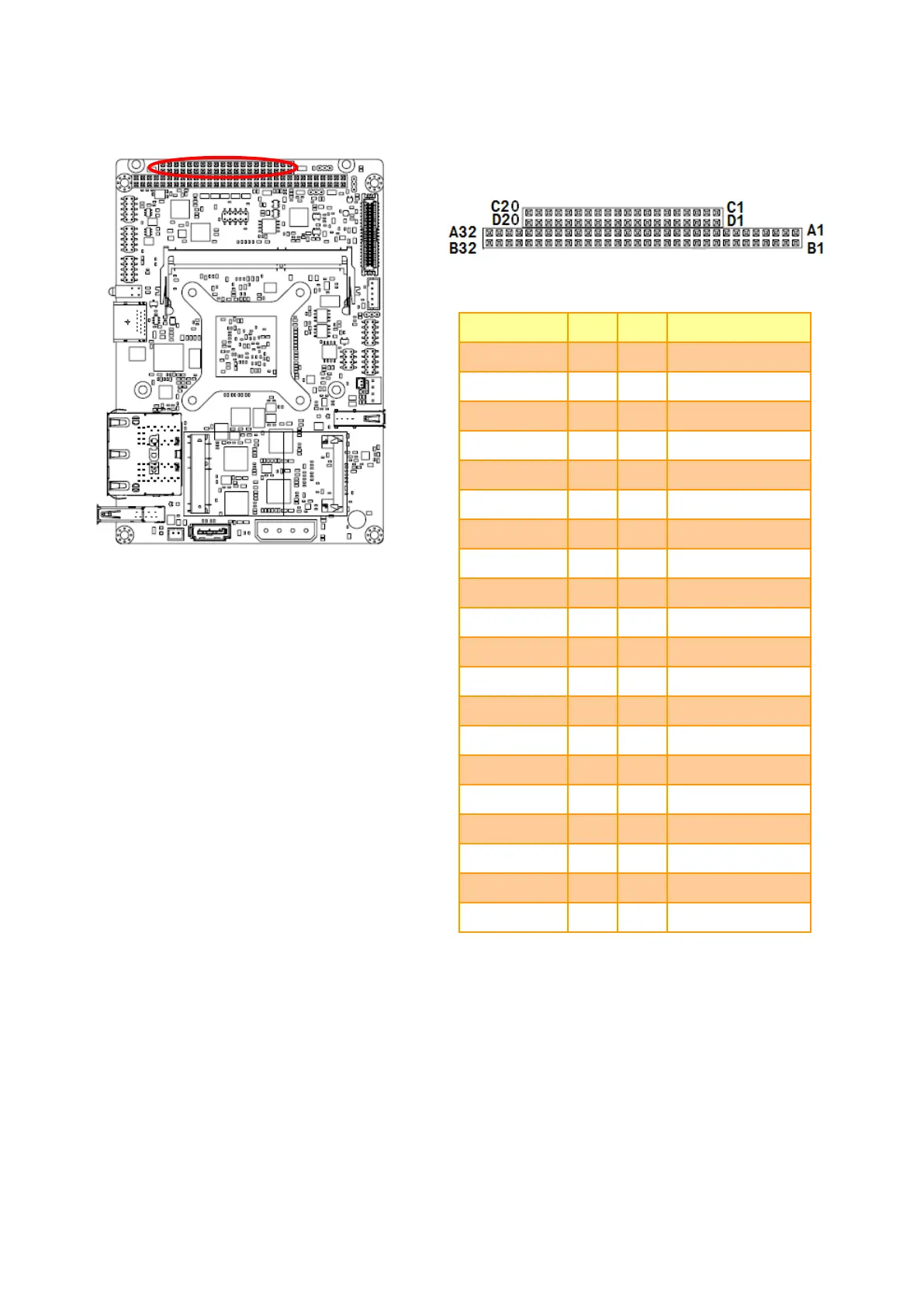

2.3.20 PC connector 2 (PC1#2)
Signal
PIN
PIN
Signal
GND
C1
D1
GND
ISA_SBHE#
C2
D2
ISA_MEMCST16#
ISA_LA23
C3
D3
ISA_IOCS16#
ISA_LA22
C4
D4
ISA_IRQ10
ISA_LA21
C5
D5
ISA_IRQ11
ISA_LA20
C6
D6
ISA_IRQ12
ISA_LA19
C7
D7
ISA_IRQ15
ISA_LA18
C8
D8
ISA_IRQ14
ISA_LA17
C9
D9
ISA_DACK0#
ISA_MEMR#
C10
D10
ISA_DRQ0
ISA_MEMW#
C11
D11
ISA_DACK5#
ISA_SD8
C12
D12
ISA_DRQ5
ISA_SD9
C13
D13
4E_EN
ISA_SD10
C14
D14
ISA_DRQ6
ISA_SD11
C15
D15
RTC_EN
ISA_SD12
C16
D16
ISA_DRQ7
ISA_SD13
C17
D17
+5V
ISA_SD14
C18
D18
ISA_MASTER#
ISA_SD15
C19
D19
GND
NC
C20
D20
GND
