附錄 6 PIN 腳解說
50

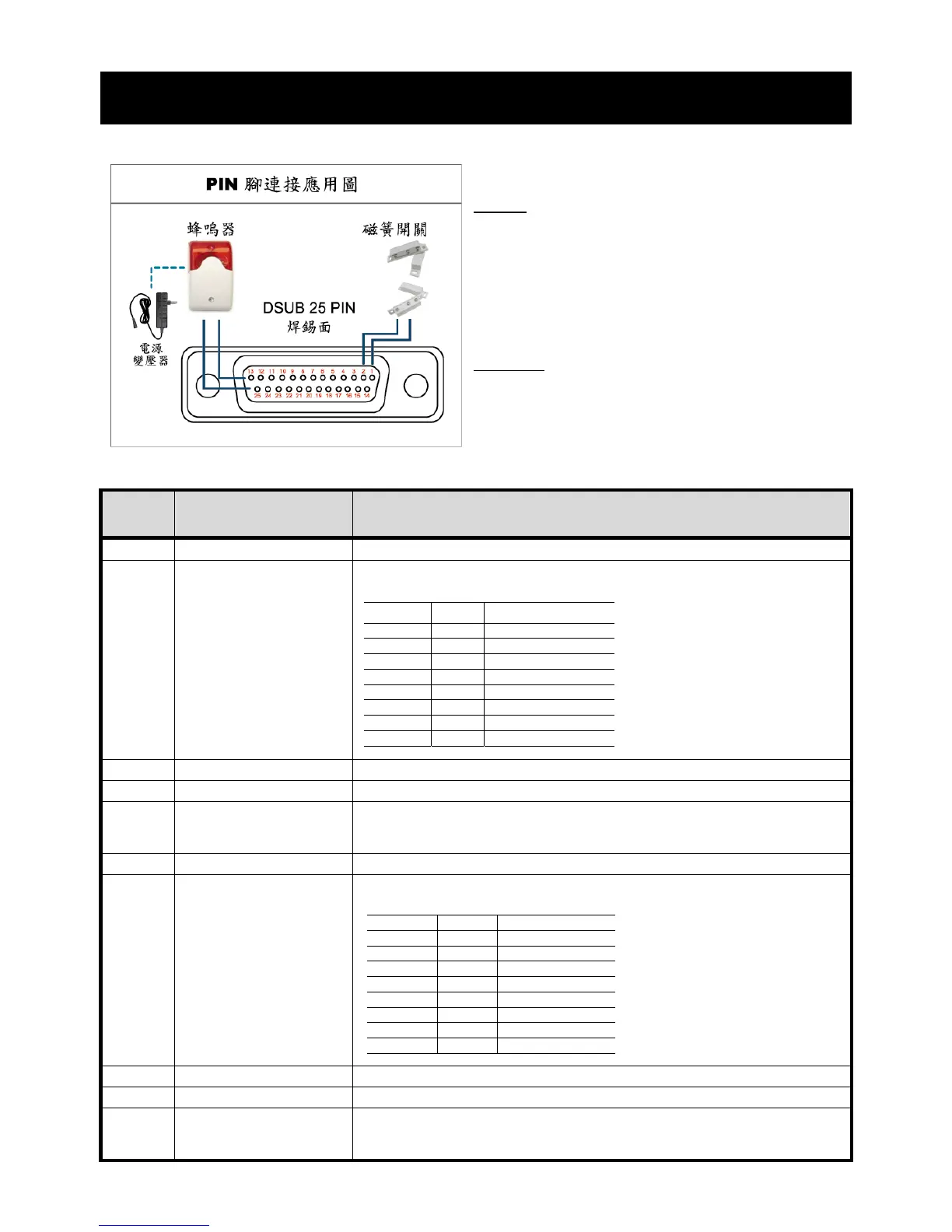

附錄 6 PIN 腳解說
‧ 16 路機種
蜂鳴器
當 DVR 有警報或位移偵測觸發事件發生，COM
會與 NO 連接，閃燈蜂鳴器會開始鳴叫且閃爍。
*
上圖的
D-SUB
接頭為選購配備。
磁簧關關
當磁簧開關被打開時，主機會發出警報且觸發錄
影。
PIN 腳
功能 說明
1 GND 接地
2~9 ALARM INPUT
使用連接線將 ALARM INPUT (PIN 2 -- 9) 和 GND (PIN 1) 接頭連接在一起。一但
觸發警報後，DVR 便會開始錄影，而且會發出警示音。
PIN 腳 警報 對應影像頻道
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
*
10~11 PIN OFF NA
12 RS485-A
13 EXTERNAL ALARM NO
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO
相連。
注意：電壓上限為 DC24V 1A。
14 PIN OFF NA
15~22 ALARM INPUT
使用連接線將 ALARM INPUT (PIN 15 – 22) 和 GND (PIN 1) 接頭連接在一起。一
但觸發警報後，DVR 便會開始錄影，而且會發出警示音。
PIN 腳 警報 對應影像頻道
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
23~23 PIN OFF NA
24 RS485-B
25
EXTERNAL ALARM
COM
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO
相連。
注意：電壓上限為 DC24V 1A。
