Avtech KPD674 - APÉNDICE 6 CONFIGURACIÓN de Patillas

APÉNDICE 6 CONFIGURACIÓN DE Patillas
59

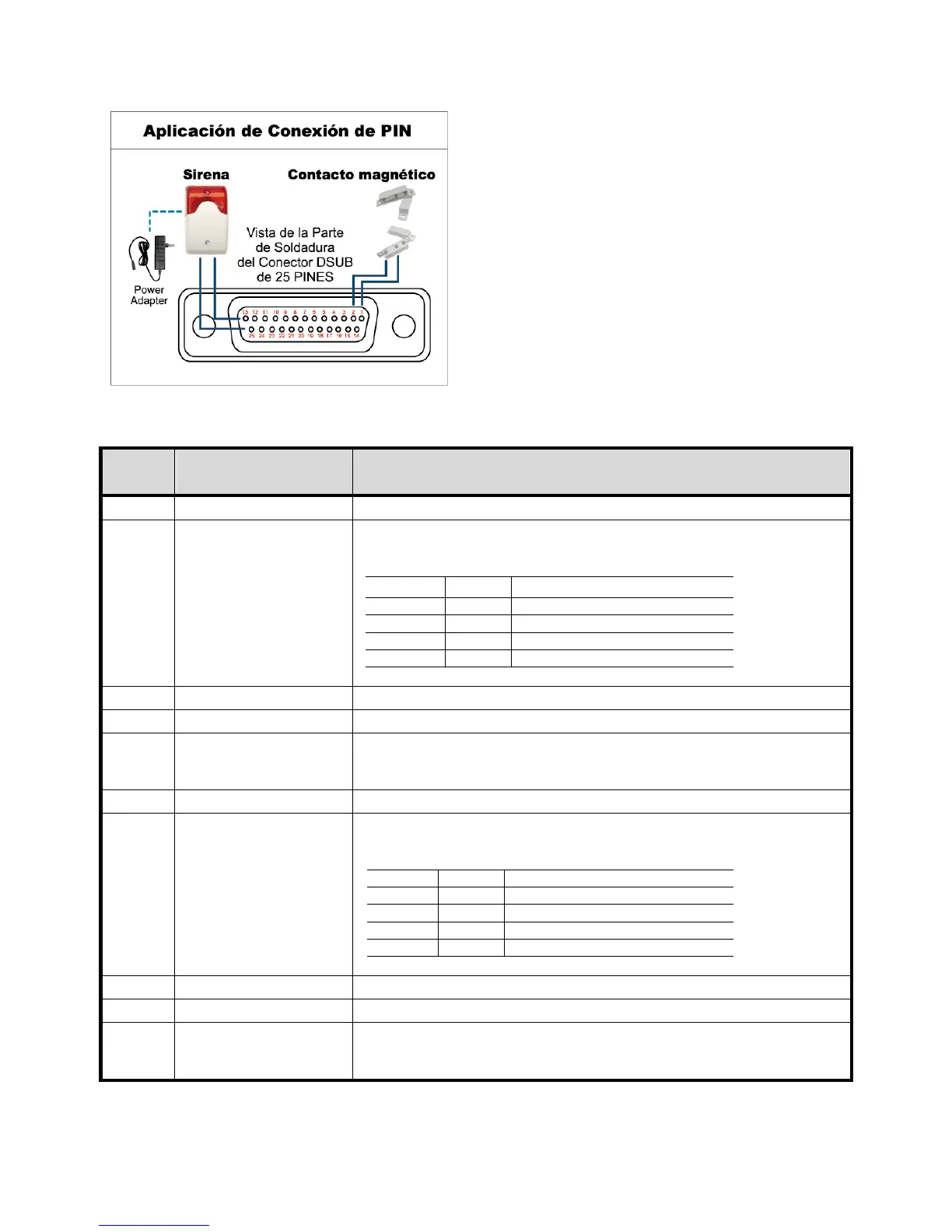

Para el modelo 8 CH
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar movimientos, el puerto COM se
conectará a NO y la sirena se iluminará y
comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
* El conector D-Sub mostrador anteriormente es opcional.
PIN FUNCIÓN DESCRIPCIÓN
1 GND TIERRA
2~5 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 5) y GND (PATILLA 1) con
cables. Una vez activada la alarma, el DVR comenzará a grabar y se activará
el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
*
6~11 PIN DESCONECTADA
ND
12 RS485-A
13
Nº DE ALARMA
EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a DC24V 1ª.
14 PIN DESCONECTADA
ND
15~18 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 15 – 18) y GND (PATILLA 1) con
cables. Una vez activada la alarma, el DVR comenzará a grabar y se activará el
sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
*
19~23 PIN DESCONECTADA
ND
24 RS485-B
25
PUERTO COM DE
ALARMA EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a DC24V 1A.
