ANSCHLUSS UND EINRICHTUNG
13
3) Anschluss an die Stromversorgung
Schließen Sie die Kamera an die angegebene Stromversorgung an und stellen Sie
sicher, dass sie mit Strom versorgt wird.
2.2.2 PTZ Kameraanschluss (Nur für ausgewählte Modelle)
Die folgende Beschreibung bezieht auf unsere PTZ-Kamera.
Für die DVR Einstellung zur Steuerung der PTZ-Kamera lesen Sie bitte „5.5 PTZ
Kameraeinstellung“ auf Seite 28. Für Einzelheiten über die PTZ Kamerasteuerung und
Bedienung, lesen Sie bitte die entsprechende Bedienungsanleitung.

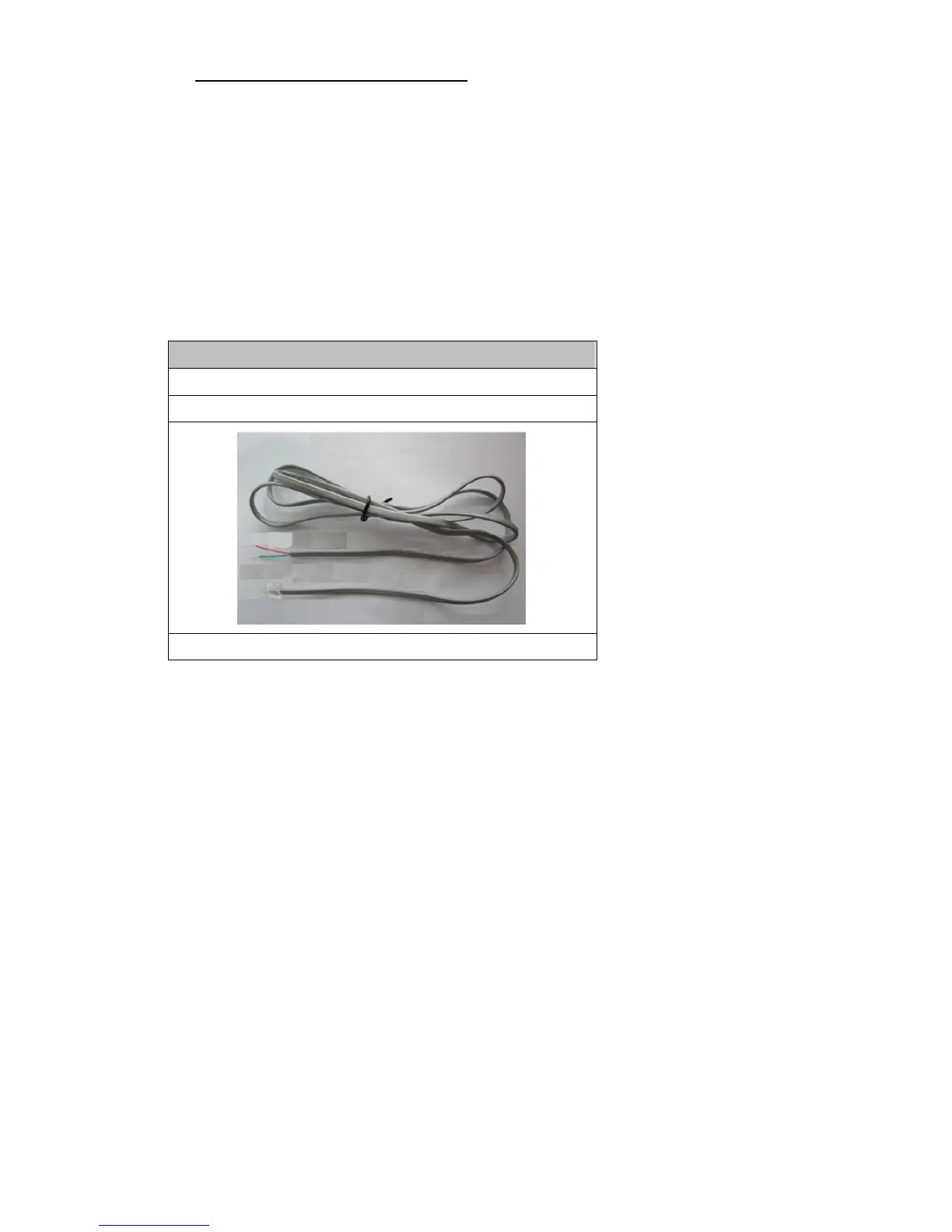

RJ11 Kabel
RS485-A: Rotes Kabel
RS485-B: Grünes Kabel
Das RJ11-Kabel ist nicht im Lieferumfang enthalten.
SCHRITT 1: Nehmen Sie ein RJ11-Kabel mit der korrekten Länge für Ihren
Anschluss.
Unterschiedliche RJ11 Stecker können unterschiedliche
Kabelausführungen haben, so dass der Anschluss unterschiedlich sein
kann. Wenn Sie den DVR nach Anschluss nicht steuern können, machen
Sie bitte den Anschluss des RJ11-Kabels mit dem DVR rückgängig.
SCHRITT 2: Entfernen Sie ein Ende der Isolierung des RJ11-Kabels.
Entfernen Sie ein Ende der isolierenden Schicht des RJ11-Kabels, um die
RS485-A- und RS485-B-Kabel zu finden. Entfernen Sie anschließend die
isolierende Schicht, um die Blankdrähte für den weiteren Anschluss
aufzudecken.
SCHRITT 3: Verdrehen Sie die RS485-A- und RS485-B-Kabel des RJ11-Kabels und
der Speed Dome Kamera.
Verdrehen Sie die RS485-A (rot) und RS485-B (grün) Kabel des
RJ11-Kabels mit den RS485-A (braun) und RS485-B (orange) Kabeln der
Speed Dome Kamera. Um die Blankdrähte zu schützen, benutzen Sie das
RJ11 Kabel
ROT (RS485-A)
GRÜN (RS485-B)
RJ11 Stecker
