COLLEGAMENTI E CONFIGURAZIONE
5
3) Collegamento all’alimentazione
Collegare la telecamera ad una presa di corrente che eroghi l’alimentazione
indicata ed accertarsi che sia alimentata.
2.2.2 Collegamento di telecamere PTZ (Solo per modelli selezionati)
La descrizione che segue prende come esempio una telecamera PTZ col nostro marchio.
Fare riferimento alla sezione “5.5 Impostazione telecamera PTZ “, a pagina 20, per
informazioni su come configurare il DVR per controllare la telecamera PTZ. Fare
riferimento al Manuale d’uso della telecamera PTZ per i dettagli sul suo controllo e
funzionamento.

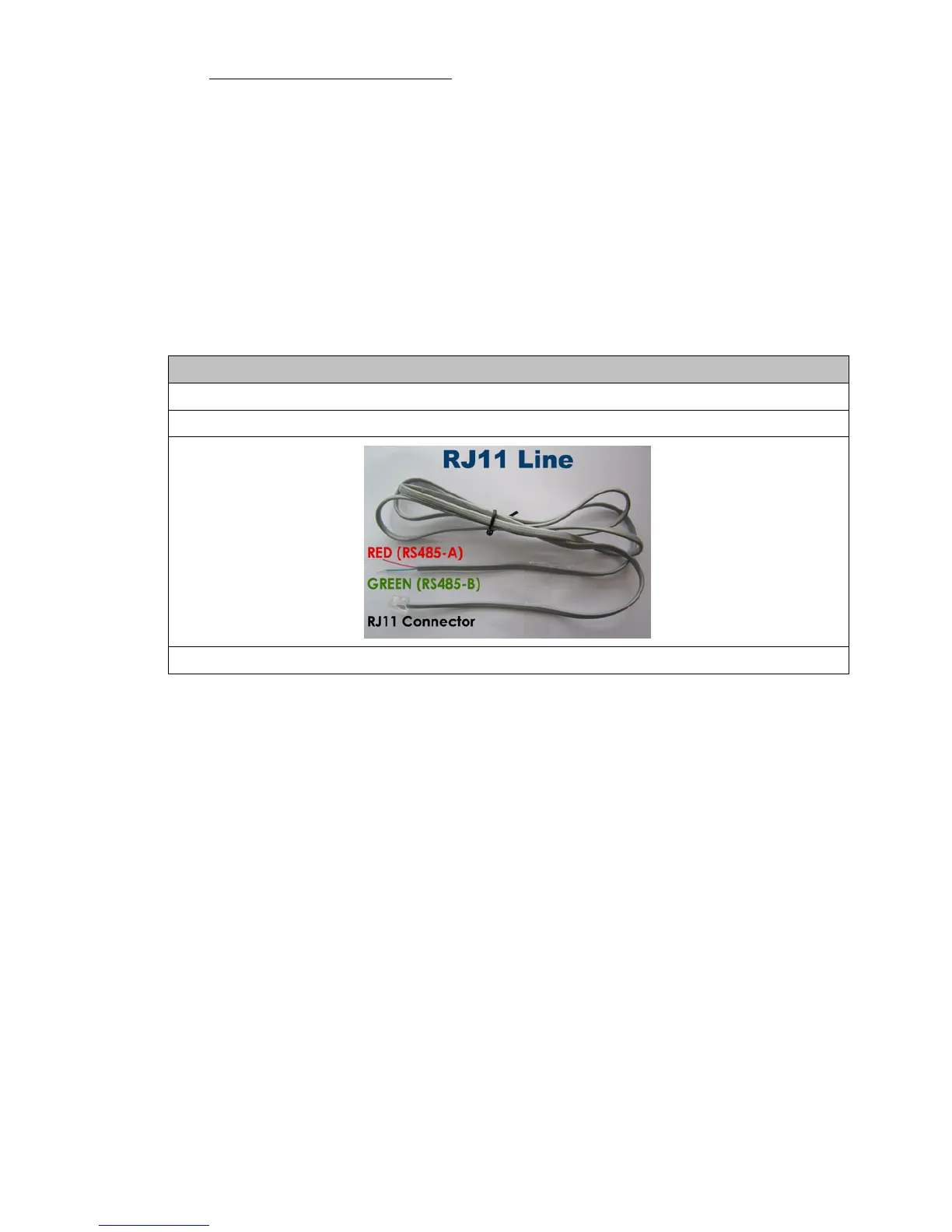

Cavo RJ11
RS485-A: Filo rosso
RS485-B: Filo verde
Il cavo RJ11 non è fornito in dotazione al prodotto.
FASE 1: Procurarsi un cavo RJ11 della lunghezza appropriata per il collegamento.
Un connettore RJ11 differente può avere una configurazione differente del filo,
quindi la connessione potrebbe essere differente. Se dopo il collegamento non
si riesce a controllare il DVR, invertire il collegamento del cavo RJ11 al DVR.
FASE 2: Rimuovere una estremità della guaina protettiva del cavo RJ11.
Rimuovere una estremità della guaina protettiva del cavo RJ11 per trovare il filo
RS485-A e the RS485-B; rimuovere la guaina protettiva per denudare i fili e
procedere con il collegamento.
FASE 3: Avvolgere i fili RS485-A e RS485-B del cavo RJ11 e della telecamera Speed
Dome.
Avvolgere i fili RS485-A (rosso) e RS485-B (verde) del cavo RJ11 ai fili
RS485-A (marrone) e RS485-B (arancione) della telecamera Speed Dome. Per
proteggere i fili nudi, coprirli usando del nastro isolante.
FASE 4: Collegare l'altra estremità del cavo RJ11 al DVR.
Saldare i fili RS485-A (rosso) e RS485-B (verde) del cavo RJ11 ai
