ANNEXE 6 CONFIGURATION PIN
58

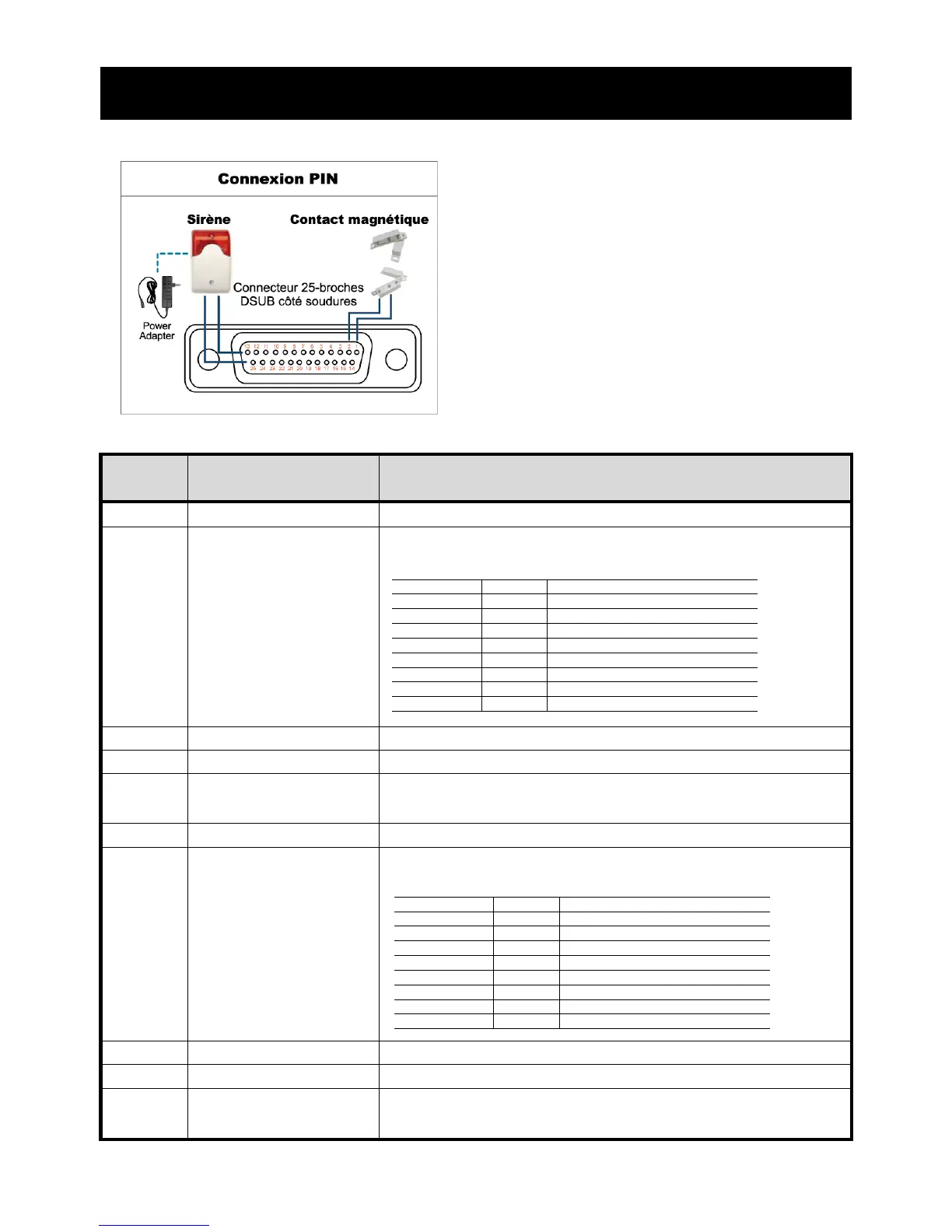

ANNEXE 6 CONFIGURATION PIN
‧ Pour les modèles 16 CH
Sirène :
lorsque le DVR se déclenche par une alarme ou
un mouvement, le COM se connecte sur NO
(NON) et la sirène commence à hurler et le flash à
clignoter.
Contact magnétique :
Lorsque le contact magnétique est ouvert,
l’alarme est déclenchée et l’enregistrement est en
marche.
* Le connecteur D-Secondaire affiché ci-dessus est facultatif.
BROCHE
FONCTION DESCRIPTION
1 MASSE
MASSE
2~9 ENTRÉE ALARME
Branchez le connecteur ENTRÉE ALARME (BROCHE 2 - 9) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l’alarme se déclenche, le DVR
commence l’enregistrement et le buzzer se met en marche.
BROCHE Alarme Canal vidéo correspondant
BROCHE 2 1 CH1
BROCHE 3 3 CH3
BROCHE 4 5 CH5
BROCHE 5 7 CH7
BROCHE 6 9 CH9
BROCHE 7 11 CH11
BROCHE 8 13 CH13
BROCHE 9 15 CH15
*
10~11 BROCHE DÉSACTIVÉE sans objet
12 RS485-A
13 N° ALERTE EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu’une
quelconque alarme est déclenchée, COM se connecte à NON.
Attention : La restriction de tension est de 24VCC 1A.
14 BROCHE DÉSACTIVÉE
sans objet
15~22 ENTRÉE ALARME
Branchez le connecteur ENTRÉE ALARME (BROCHE 15 - 22) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l’alarme se déclenche, le DVR
commence l’enregistrement et le buzzer se met en marche.
BROCHE Alarme Canal vidéo correspondant
BROCHE 15 2 CH2
BROCHE 16 4 CH4
BROCHE 17 6 CH6
BROCHE 18 8 CH8
BROCHE 19 10 CH10
BROCHE 20 12 CH12
BROCHE 21 14 CH14
BROCHE 22 16 CH16
*
23~23 BROCHE DÉSACTIVÉE sans objet
24 RS485-B
25 COM ALERTE EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu’une
quelconque alarme est déclenchée, COM se connecte à NON.
Attention : La restriction de tension est de 24VCC 1A.
