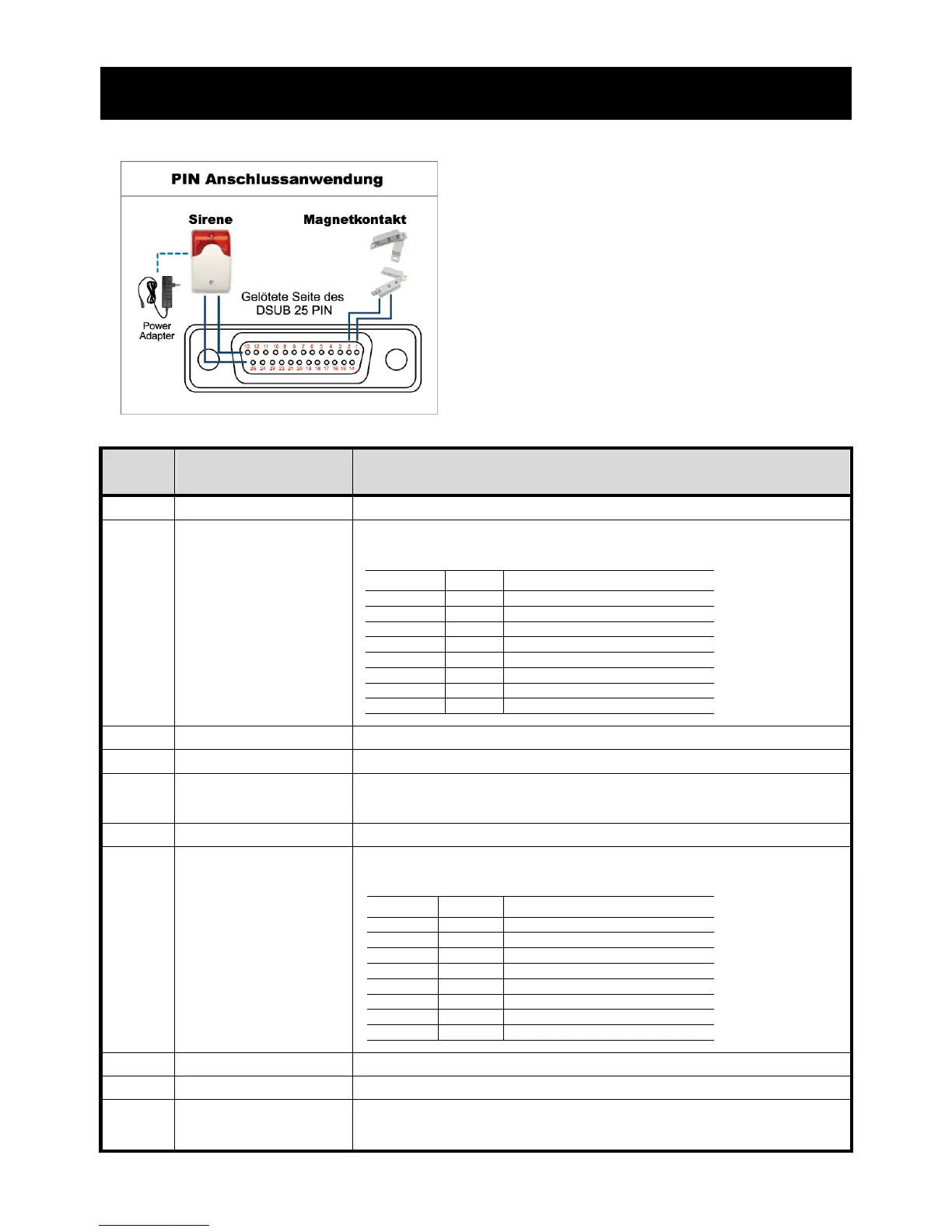

ANHANG 6 PINBELEGUNG
58
ANHANG 6 PINBELEGUNG
‧ Beim 16 CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL FUNKTION BESCHREIBUNG
1
MASSE
ERDUNG
2~9
ALARMEINGÄNGE
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 9) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung und
das Signal ertönt.
POL Alarm Entsprechender Videokanal
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
*
10~11
POL AUS
Nicht verfügbar
12
RS485-A
13
Externer Alarm NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird
COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
14
POL AUS
Nicht verfügbar
15~22
ALARMEINGÄNGE
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 22) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung und
das Signal ertönt.
POL Alarm Entsprechender Videokanal
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
23~23
POL AUS
Nicht verfügbar
24
RS485-B
25
EXTERNER ALARM
COM
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird
COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
