Page 30 Guide d'installation de l'appareil AXIS 233D
Alimentation
La caméra peut être alimentée comme suit :
• Branchez l'alimentation intérieure fournie au connecteur d'alimentation et fixez-
la au boîtier de la caméra. Notez que cette alimentation intérieure alimente
uniquement la caméra.
• Branchez l'alimentation extérieure au connecteur d'alimentation et fixez-la au
boîtier de la caméra. Pour connaître la liste des alimentations extérieures
disponibles, consultez les pages de Support à l'adresse http://www.axis.com/
techsup/
Le connecteur d'alimentation prend en charge les alimentations d'entrée CA et CC.

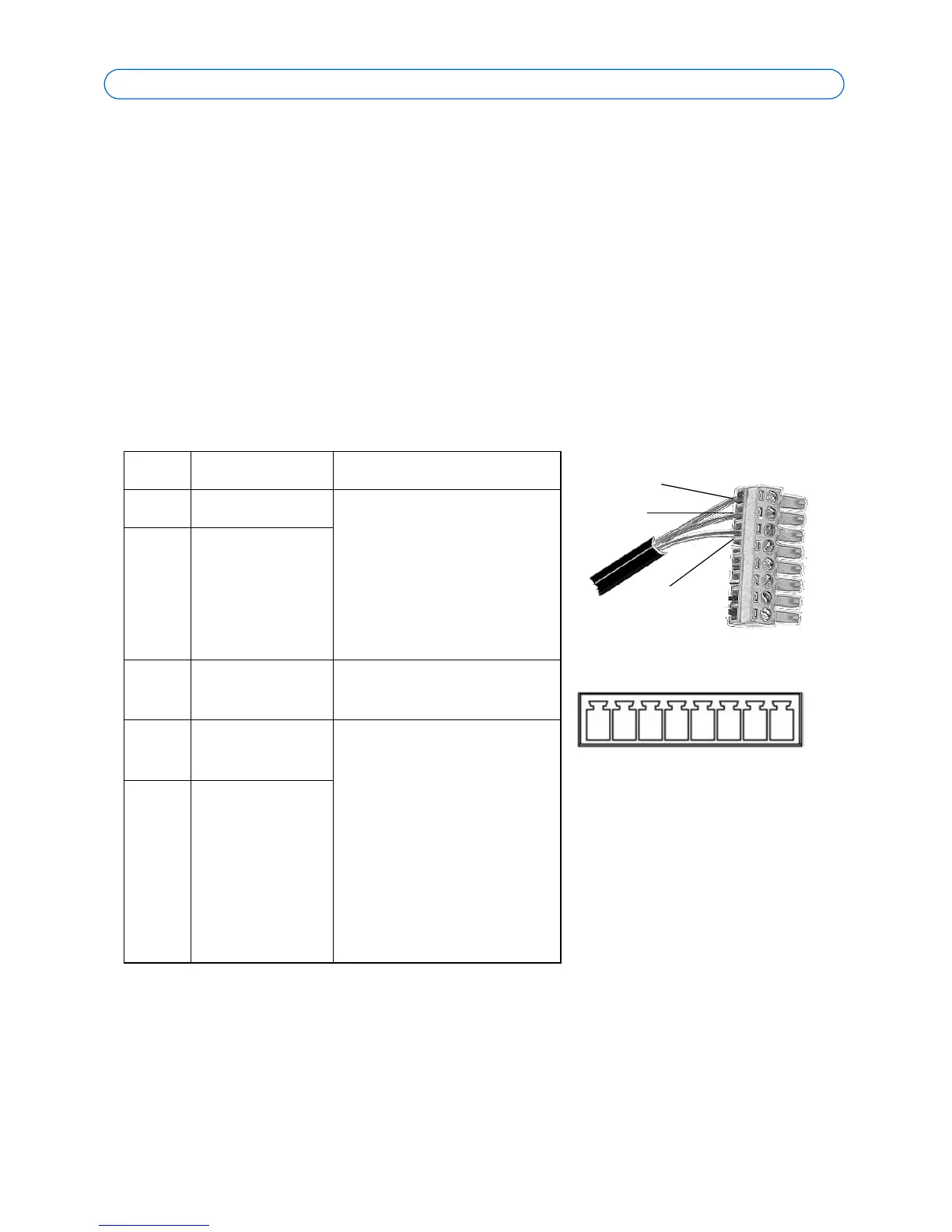

Tableau d'affectation des broches du connecteur
d'alimentation
Broche Fonction
1CA AXIS PS-R (ou 22-40 Vcc)
Consommation électrique de
20 W max.
-ou-
AXIS PS-24 (ou 18-30 Vca)
Consommation électrique de
25 W max.
2CA ou CC+
3Mise à la
terre/CC-
4Ext.Vout =
12 V/200 mA
Remarque :
Pour obtenir des
informations sur la
connexion d'un système
d'alimentation/audio
auxiliaire, reportez-vous
à Connecteurs de
l'unité, page 37.
5-8 Audio
CA
Mise à la
Power/Audio
12 3
1
2
3
CA/CC+
terre/CC-
