Connecteurs de l'unité
Connecteur de réseau - Connecteur Ethernet RJ-45. Il est recommandé d'utiliser des câbles
blindés. Il est aussi recommandé de faire attention lorsque l’on insère ou enlève le cable.
Connecteur pour terminaux E/S - Utilisé dans les applications, par exemple pour la
détection de mouvement, le déclenchement d'événements, l'enregistrement à intervalles, les
notifications d'alarme, etc. Il sert d'interface aux éléments suivants :
• Alimentation, alimentation auxiliaire, mise à la terre et audio.
• 4 sorties de relais à semi-conducteurs - Ces sorties peuvent faire circuler une
charge maximale de 50 Vcc à 500 mA ou des charges supérieures si vous
connectez un relayage supplémentaire. En cas d'utilisation de la sortie avec un
relais externe, une diode doit être connectée en parallèle avec la charge, comme
protection contre les tensions transitoires. Les terminaux utilisent un
photocoupleur et sont isolés électriquement de l'autre circuit interne.
• 4 entrées d'alarme - Ces entrées permettent de connecter des dispositifs d'alarme
externes et de déclencher des images pour des événements d'alarme spécifiques.
L'entrée est généralement connectée à un détecteur de mouvement ou autre
dispositif de sécurité externe et les images peuvent être téléchargées chaque fois
que le détecteur est activé. 3,3 - 40 Vcc sont autorisés pour les entrées. Les
terminaux utilisent un photocoupleur et sont isolés électriquement de l'autre
circuit interne.

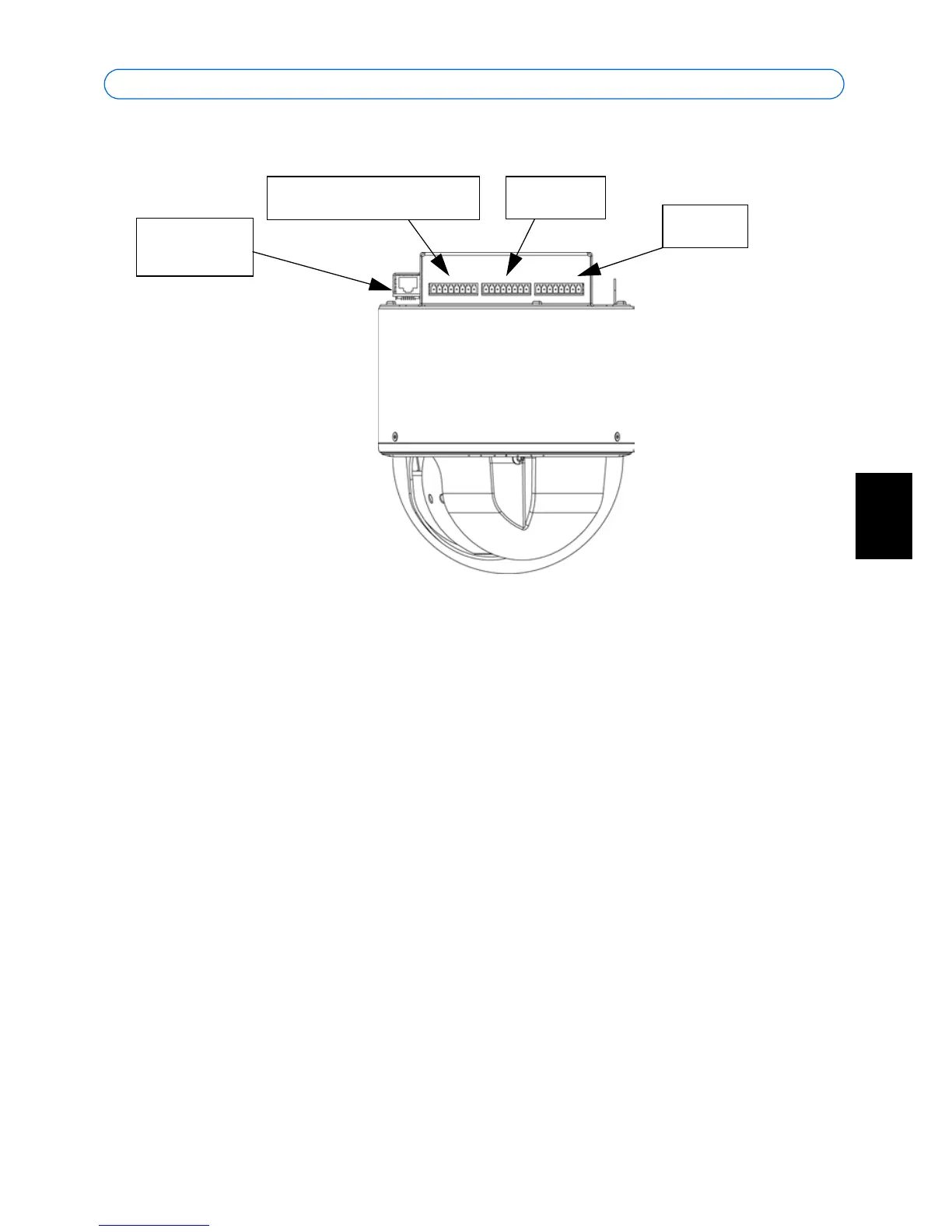

Connecteur
Alimentation/Audio
Sorties
Entrées
de réseau
