Página 90 AXIS 233D Guía de instalación
Conexiones eléctricas
La cámara puede recibir el suministro eléctrico de las siguientes maneras:
• Conecte el adaptador de corriente para interiores suministrado al bloque de
conectores de alimentación y fíjelo a la carcasa de la cámara. Tenga en cuenta
que el adaptador de corriente para interiores sólo proporciona corriente a la
cámara.
• Conecte una fuente de alimentación para exteriores al bloque de conectores de
alimentación y fíjelo a la carcasa de la cámara. Si desea más información sobre
las fuentes de alimentación de exteriores disponibles, visite las páginas Web de
asistencia técnica (http://www.axis.com/techsup/).
El bloque de conectores de alimentación es compatible con entradas de alimentación CA y
CC.

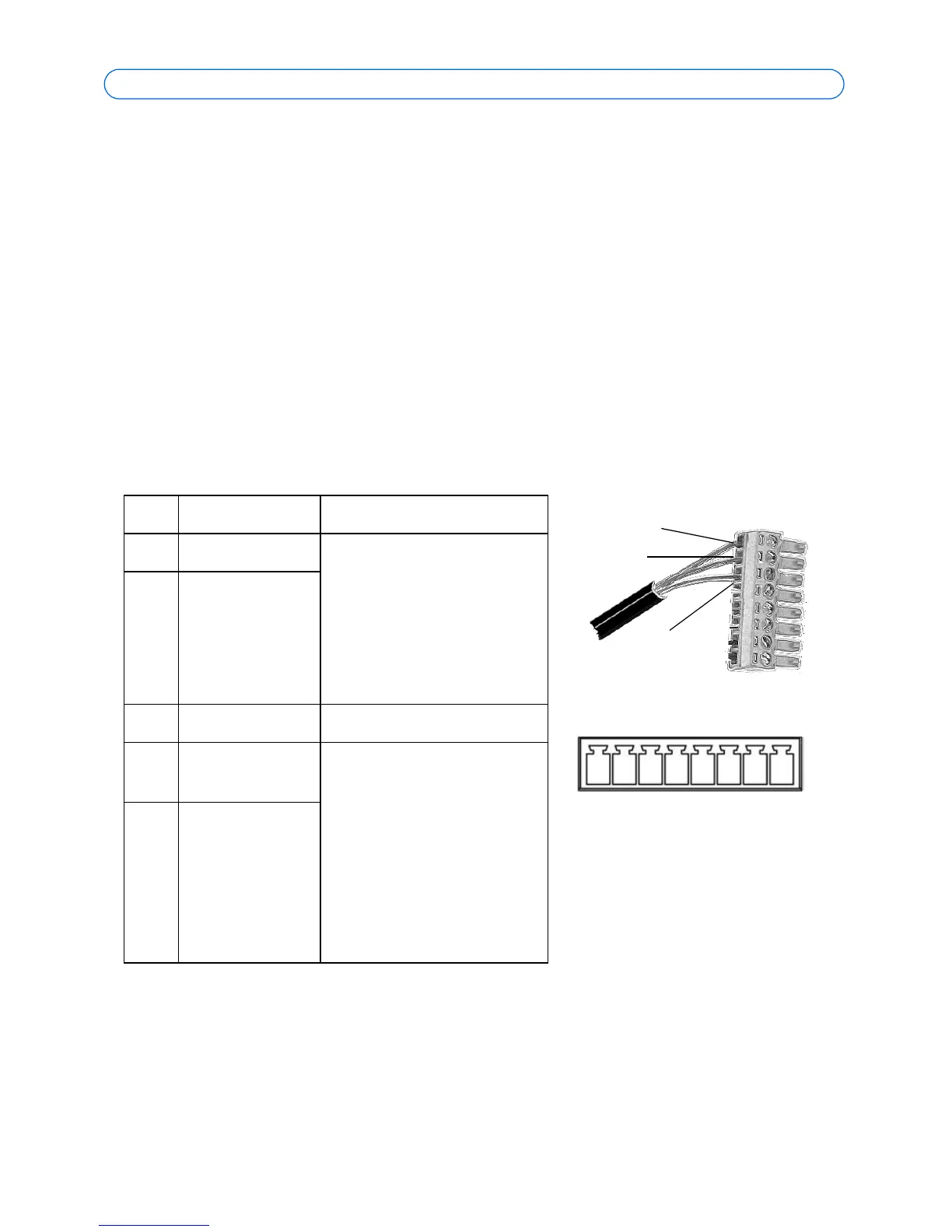

Tabla de asignación de los pines del bloque de
conectores de alimentación
Pin Función
1CA AXIS PS-R (o 22-40 VCC)
con consumo máx. de energía
de 20 W.
o bien
AXIS PS-24 (o 18-30 VCA)
con consumo máx. de energía
de 25 VA.
2 CA o CC+
3 GND/CC-
4 Voltaje ext.= 12
V/200 mA
Nota:
Para más información
sobre la conexión de la
alimentación auxiliar y
el audio consulte
Conectores, en la página
97.
5-8 Audio
CA
GND/CC-
Power/Audio
12 3
1
2
3
CA/CC+
