Kameraanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Die Verwendung von geschirmten Kabeln
wird empfohlen. Seien Sie Bitte vorsichtig beim Einsetzen und beim Entfernendes
Netzwerkkabels.
E/A-Anschluss - Wird z. B. verwendet für Bewegungserkennung, Ereignistriggerung,
Zeitrafferaufnahmen, Alarm-Benachrichtigungen usw. und bildet die Schnittstelle für:
• Strom, Zusatzstromversorgung, Masse und Audio.
• 4 Halbleiterrelaisausgänge – Diese sind für eine Maximallast von 50 V GS bei
500 mA geeignet. Größere Lasten sind durch Anschluss zusätzlicher
Relaisschaltungen möglich. Zum Schutz vor Spannungsspitzen muss bei
Kombination des Ausgangs mit einem externen Relais eine Diode parallel zur
Last geschaltet werden. Für die Anschlüsse wird ein Optokoppler verwendet. Sie
sind gegen andere interne Schaltungen elektrisch isoliert.
• 4 Signaleingänge – Werden für den Anschluss externer Alarmgeräte und die
Triggerung von Bildern für bestimmte Alarmereignisse verwendet. Der Eingang
ist normalerweise mit einem Bewegungsmelder oder einem anderen externen
Sicherheitsgerät verbunden. Bilder können jederzeit bei aktiviertem Melder
hochgeladen werden. Die zulässige Eingangsspannung beträgt 3,3–40 V GS. Für
die Anschlüsse wird ein Optokoppler verwendet. Sie sind gegen andere interne
Schaltungen elektrisch isoliert.

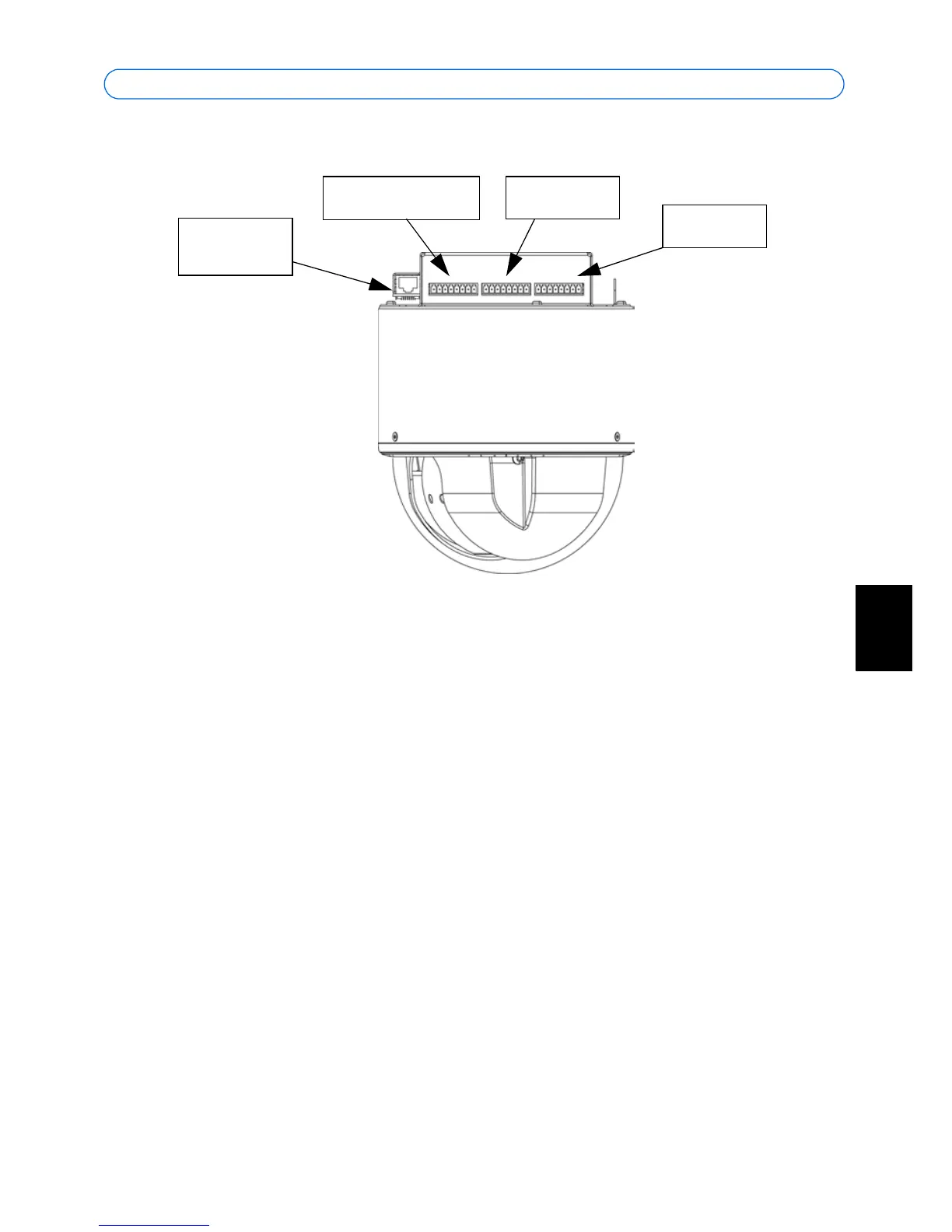

Netzwerk-
anschluss
Strom/Audio
Ausgänge
Eingänge
