Pagina 70 Guida all'installazione di AXIS 233D
Alimentazione
Per fornire l'alimentazione alla videocamera, utilizzare i seguenti metodi:
• Collegare l'adattatore di alimentazione interno alla morsettiera di alimentazione
e all'unità. L'adattatore di alimentazione interno è disponibile solo per la
videocamera.
• Collegare un alimentatore esterno alla morsettiera di alimentazione e all'unità.
Per ulteriori informazioni sugli alimentatori esterni, visitare il sito Web
dell'assistenza tecnica all'indirizzo http://www.axis.com/techsup/
La morsettiera di alimentazione supporta sia l'alimentazione CA che quella CC.

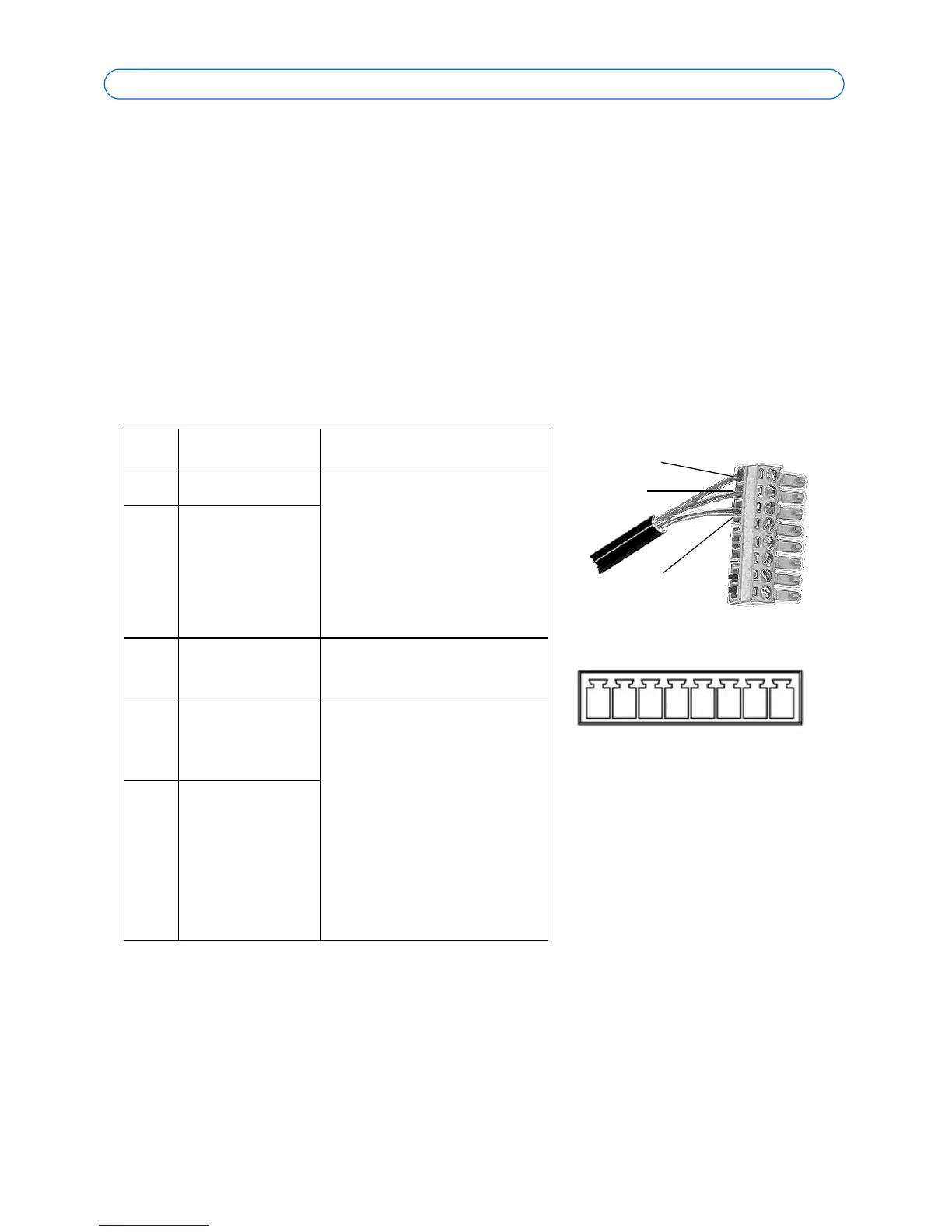

Tabella per l'assegnazione dei pin della morsettiera di
alimentazione
Pin Funzione
1CA Consumo energetico max. 20
W.
per AXIS PS-R (o 22-40 V CC)
-oppure-
Consumo energetico max. 25
VA
per AXIS PS-24 (o 18-30 V CA)
2 CA o CC+
3 Messa a terra/
CC-
4 Tensione uscita
est. = 12 V / 200
mA
Nota:
per informazioni sul
collegamento
dell'alimentazione
supplementare e
dell'impianto audio,
vedere Connettori, a
pagina 77.
5-8 Audio
CA
Messa a terra/CC-
Power/Audio
12 3
1
2
3
CA/CC+
