AXIS 233D Guía de instalación Página 97
ESPAÑOL
ESPAÑOL
Conectores
Conector de red - Conector Ethernet RJ-45. Se recomienda emplear cables blindados.
Conector del terminal de E/S - Utilizado, por ejemplo, en aplicaciones de detección de
movimiento, desencadenamiento de eventos, grabación de lapsos de tiempo, notificaciones
de alarma, etc. Proporciona la interfaz de conexión para:
• alimentación, alimentación auxiliar, conexión a tierra y audio.
• Cuatro salidas de relé de estado sólido: pueden conducir una carga máxima de 50
V CC a 500 mA o cargas superiores mediante la conexión de circuitos de relé
adicionales. Si se utiliza la salida con un relé externo, debe conectarse un diodo
en paralelo con la carga como protección frente a oscilaciones de voltaje. Los
terminales utilizan un fotoacoplador y están aislados eléctricamente del resto de
los circuitos internos.
• Cuatro entradas de alarma: Se emplean para conectar dispositivos de alarma
externos y desencadenar imágenes para eventos basados en alarmas específicas.
La entrada se conecta habitualmente a un detector de movimiento o a otro
dispositivo de seguridad externo, de manera que pueden cargarse las imágenes
siempre que el detector esté activado. Se aceptan las entradas entre 3,3 y 40 V
CC. Los terminales utilizan un fotoacoplador y están aislados eléctricamente del
resto de los circuitos internos.

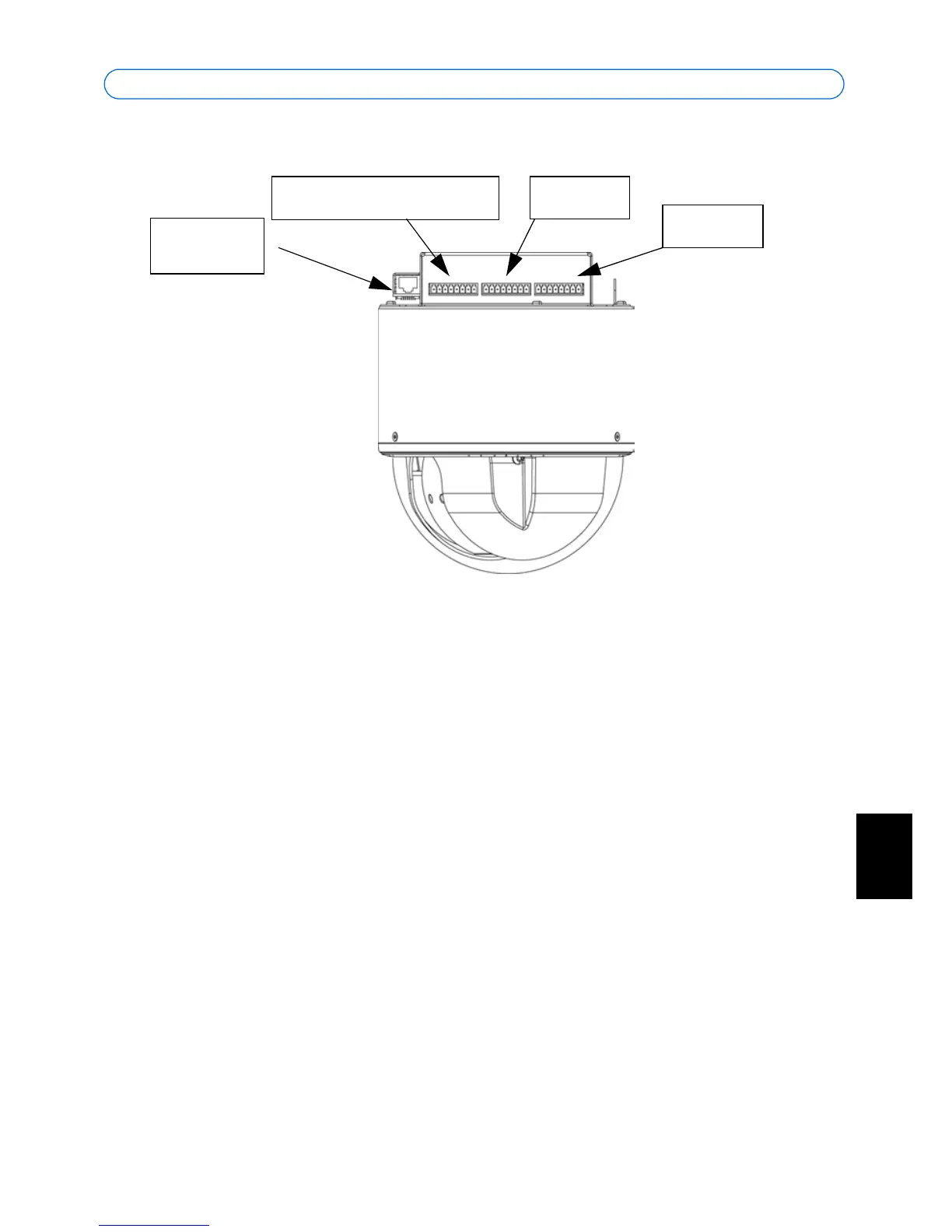

Conector
de red
Alimentación/Audio
Salidas
Entradas
