PA408
www.baumer.com
47

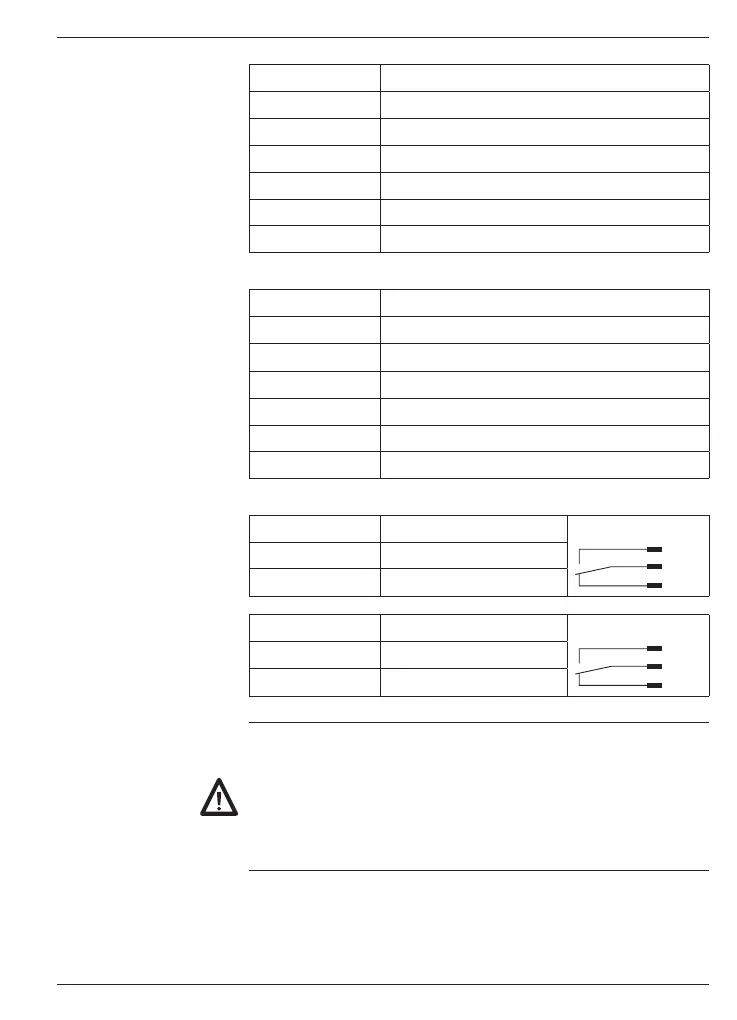

Entrée potentiomètre
Borne 1 Potentiomètre -
Borne 2 Potentiomètre Out
Borne 3 Potentiomètre +
Borne 4 NC
Borne 5 NC
Borne 6 NC
Borne 7 NC
Entrée résistance
Borne 1 Commun
Borne 2
IN 999,9...9999 Ω
Borne 3
IN 50 kΩ
Borne 4 NC
Borne 5 NC
Borne 6 NC
Borne 7 NC
Sorties relais seuils 1 et 2
Borne 1 Contact NO Relais 1
Borne 2 Inverseur
Borne 3 Contact NF
Borne 4 Contact NO Relais 2
Borne 5 Inverseur
Borne 6 Contact NF
Pour se protéger contre le contact direct, l‘extrémité des fils doit
être munie d‘un embout de câblage isolé suivant EN 61010. Ne
rien brancher sur les bornes non utilisées par le constructeur. Il est
recommandé de blinder toutes les lignes de capteurs ou entrées de
commande et de relier le blindage à la terre d‘un coté. Le raccorde-
ment du blindage aux deux extrémités est recommandé en milieu
perturbé par des signaux HF ou pour des grandes longueurs de
câbles, à condition qu‘il existe une liaison équipotentielle.
