Bender ISOMETER isoRW425 - Montage

isoRW425_D00052_06_Q_DEEN / 11.2023 3
ISOMETER® isoRW425
i
To ensure that the ISOMETER® functions correctly,
an internal resistance of ≤ 1 kΩ must exist bet-
ween L1/+ and L2/– via the source (e.g. the trans-
former) or the load.

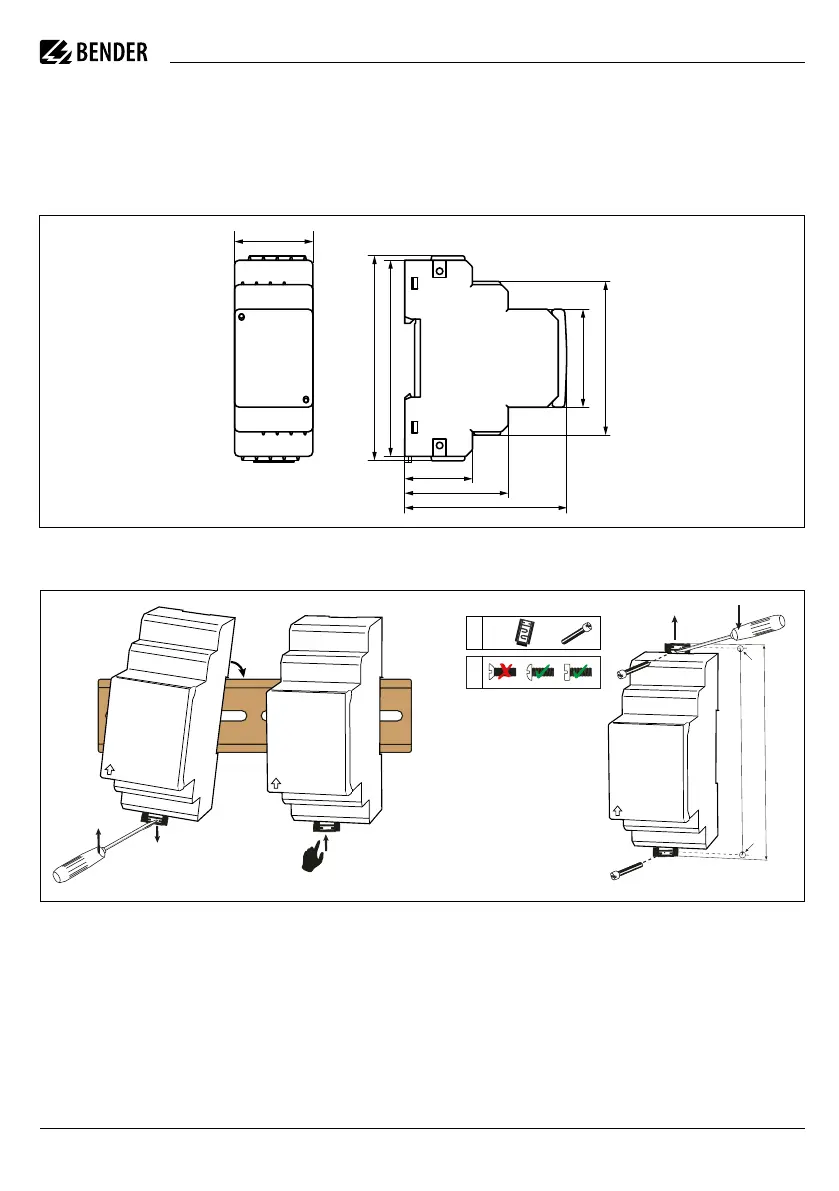

Dimensions in mm
Mounting
Schraubbefestigung | Screw mounting
Dimensions
i
Zwischen L1/+ und L2/– muss, für die korrekte
Funktion des ISOMETER®s, ein Netzinnenwider-
stand ≤ 1 kΩ über die Quelle (z. B. Transformator)
oder die Last vorhanden sein.
Maßangabe in mm
Montage
Montage auf Hutschiene | DIN rail mounting
Abmessungen
36
93
74,5
90 45 70,5
47,5
31,1
1.
2.
3.
Click!
&
2 x
1 x
100 107
Click
M4
M4
!
