4 MANOEUVRE D’URGENCE
Les actionneurs AQ comportent un volant pour les manœuvres
d’urgence.
Pour éviter tout risque de dommage dû à des pièces saillantes
tournantes pendant le fonctionnement électrique, les volants AQ
disposent d’une manivelle repliable : vous pouvez la plier en
fonctionnement électrique et la déplier pour manœuvrer
l'actionneur manuellement.
5 MISE EN SERVICE ÉLECTRIQUE

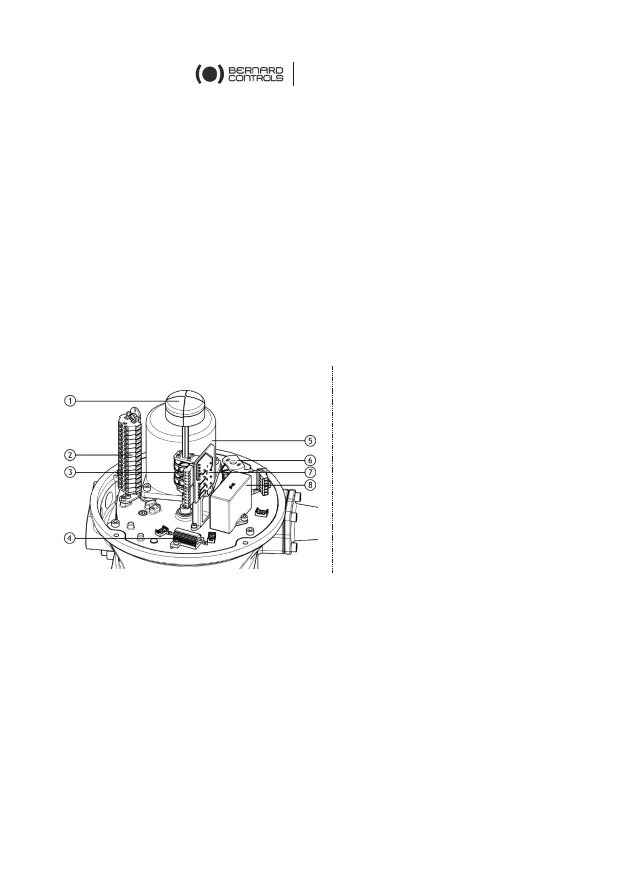

5.1 Connexion et tests préliminaires
1 - Indicateur de position
2 - Bornier
3 - Cames
4 - Résistance de
chauffage
5 - Moteur
6 - Limiteur de couple
7 Limiteur de position
8 – Condensateur
L'actionneur et ses composants sont câblés sur les borniers internes.
Pour procéder au câblage, retirez le couvercle et passez les
câbles par les entrées de câble M20.
Reportez-vous au schéma de câblage joint pour la numérotation
des bornes.
La protection thermique et les contacts du limiteur de couple
doivent être intégrés dans votre système de commande afin
d'éviter des dommages potentiels sur l'actionneur ou la vanne.
