Italiano
7
4 OPERAZIONE DEL VOLANTINO DI EMERGENZA
Gli attuatori AQ presentano un volantino per le operazioni di
emergenza.
Per evitare potenziali danni durante l’operazione elettronica, i
volantini AQ presentano una maniglia pieghevole: puoi piegarla
durante l’operazione elettronica e distenderla se hai bisogno di
azionare l’attuatore manualmente.
5 MESSA IN SERVIZIO
5.1 Test di connessione e test preliminare
Per procedere con il collegamento, rimuovere la copertura e far
passare i fili attraverso le entrate dei cavi M20.
Si prega di far riferimento al diagramma allegato di collegamento
per la numerazione dei terminali.
Sia gli interruttori dei limiti di coppia che le protezioni termiche
devono essere integrate sul pannello di controllo per evitare
potenziali danni all’attuatore o alle valvole.

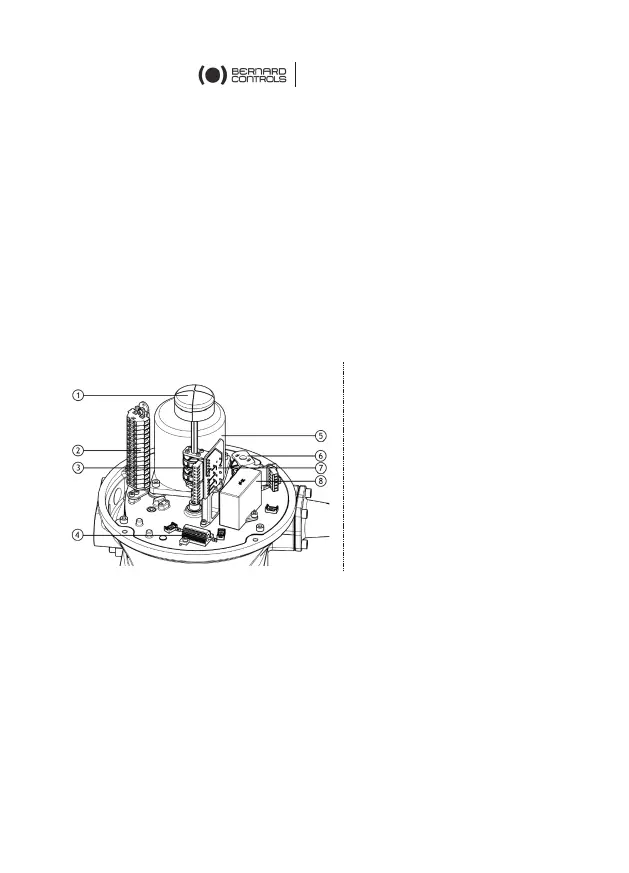

8 - Condensatore
7 - Switches board
6 - Limitatore di coppia
5 - Motore
4 Resistenza
anticondensa
3 - Camme
2 - Blocco del terminale
1 - Indicatore di posizione
48
