Italiano
8
Cosa controllare dopo il collegamento
Una volta che il collegamento dell’attuatore è completato, si prega
di controllare i seguenti punti:
1. Assicurarsi che il voltaggio dell’alimentazione sia conforme
alle indicazioni sull’etichetta a lato dell’attuatore.
2. Controllare che tutti i connettori o bulloni dei cavi siano
correttamente stretti.
3. Girare manualmente la valvola su una posizione intermedia.
4. Azionare elettricamente la rotazione in senso antiorario e
controllare che il motore ruoti nella direzione giusta.
5. Premere manualmente sull’interruttore del fine corsa,
successivamente il motore dovrebbe fermarsi.
6. Ripetere i passaggi 4 e 5 in direzione oraria.
• Se viene rilevato qualche guasto durante questa fase, si prega
di controllare di nuovo l’intero collegamento.

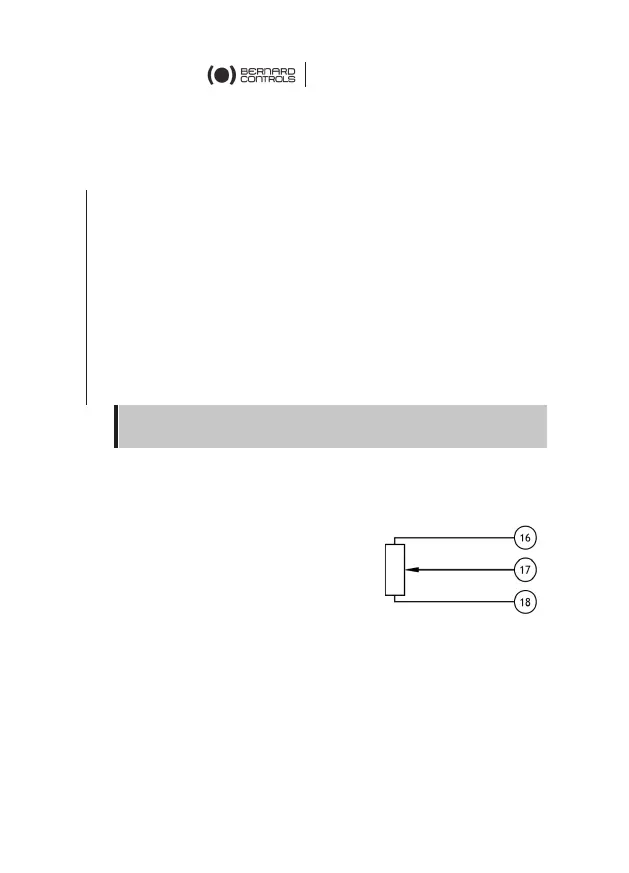

5.2 Trasmettitore di posizione tipo potenziometro
(OPZIONALE)
Il potenziometro usato per la ricopia di
posizione dell’attuatore è trascinato
dal movimento del blocco camme dei
fine-corsa.
Per chiusura in senso orario:
• la posizione 0% indica una valvola
chiusa.
• la posizione 100% indica una valvola aperta.
Il valore della resistenza viene misurato tra i morsetti 16 e 17.
Potenziometro
