Rep. Funzione Status prima dell’installazione
1 Fine corsa in senso orario
Pre-collegato, camma pre-
impostata
2 Fine
corsa in senso anti orario
Pre-collegato, camma pre-
impostata
3
Segnalazione oraria
Collegare , impostare
4
Segnalazione anti oraria
Collegare, impostare

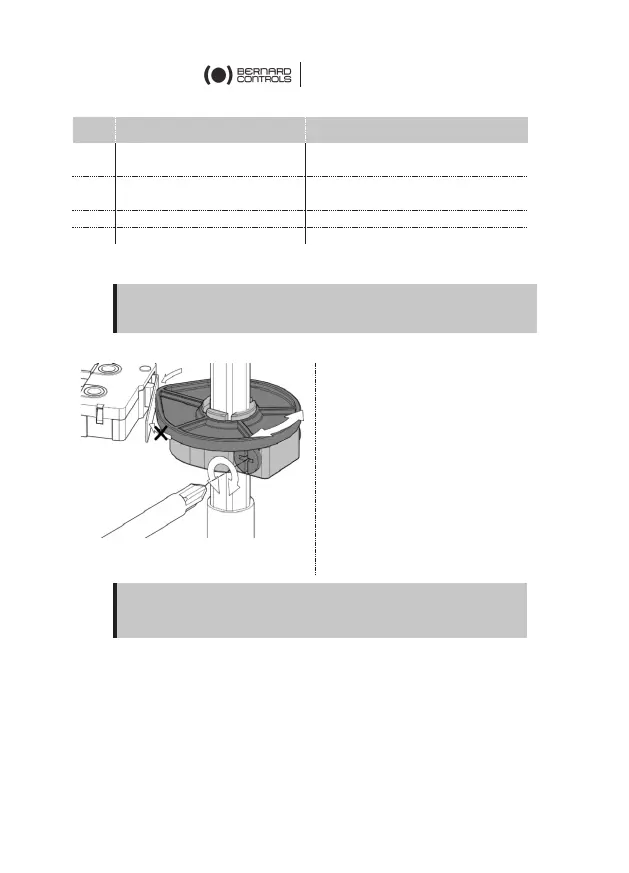

Come regolare una singola camma
Raggiunta la posizione desiderata della potenza dell’attuatore:
1)
Girare la vite di
regolazione della camma
corrispondente con un
cacciavite a taglio o a
stella.
Il disco della camma girerà.
2) Regolare
il disco della
camma fino a sentire un
click dall’interruttore. Esso
indica l’innesco
dell’interruttore.
Regolazione dei blocchi meccanici e delle camme
Sugli interruttori degli attuatori AQ possono essere impostate sia le
camme che i blocchi meccanici.
L'attuatore si blocca sulla posizione aperta e chiusa quando
l’interruttore del fine corsa viene premuto.

Fare attenzione che le camme raggiungano la leva in base alla
direzione di inclinazione. In caso contrario si potrebbe danneggiare
l’interruttore.

Se l’attuatore viene consegnato provvisto di una valvola, il
fornitore della valvola dovrebbe eseguire le impostazioni
seguenti.
