Come settare il potenziometro
Puoi impostare lo zero del potenziometro con la vite 0%. Usare un
cacciavite a testa piatta per girare questa vite.
1. Portare l’attuatore sulla posizione CHIUSO.
2. Togliere la vite di bloccaggio del pignone posizionatore.
3. Girando il suo albero, sistemare il potenziometro così che il
valore di resistenza superi lo 0 Ohm e regolarmente aumenti,
poi girare all’indietro per raggiungere il valore più vicino a 0
Ohm. Stringere indietro la vite di bloccaggio del pignone
posizionatore.
4. Portare l’attuatore sulla posizione APERTO e annotare il
valore della resistenza che corrisponde alla posizione 100%.
5. Tornare sulla posizione CHIUSO e controllare che la resistenza
mostri un valore ripetibile vicino a zero per la posizione 0%.

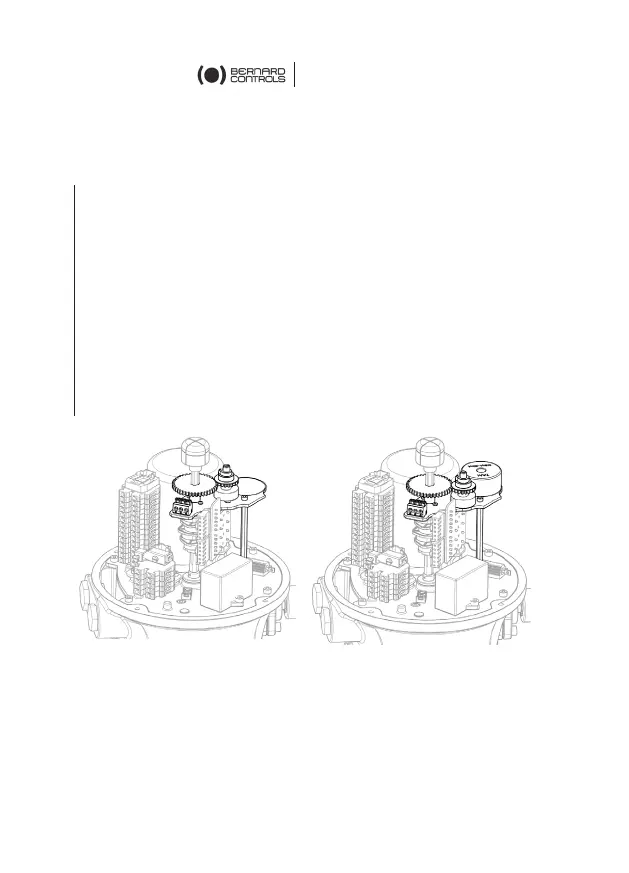

Trasmettitore di posizione tipo potenziometro (sinistra) & Trasmettitore
di posizione tipo TAM(destra)
Inversione del segnale
Per cambiare la direzione della variazione del segnale, invertire i
cavi del potenziometro sul blocco dei terminali ( per una connessione
su 16/17/18, inverti 16 e 18).
