Français
8
Comment configurer le potentiomètre
Vous pouvez régler le zéro du potentiomètre avec la vis de
position 0%. Utilisez un tournevis plat pour tourner cette vis.
1. Amenez l'actionneur en position fermée.
2. Desserrez la vis de pression sur le pignon du potentiomètre.
3. Réglez le potentiomètre en tournant son arbre afin que la
valeur de la résistance dépasse 0 Ohm et augmente
régulièrement, puis tournez-la en arrière pour atteindre une
valeur la plus proche de 0 Ohm et resserrez la vis de pression
sur le pignon du potentiomètre.
4. Amenez l'actionneur en position ouverte et notez la valeur de
résistance correspondant à la position 100%.
5. Revenez à la position fermée et pour la position 0%, vérifiez
que la résistance indique une valeur reproductible proche de
zéro.
Inversion du signal
Pour changer le sens de variation du signal, inversez les fils du
potentiomètre sur le bornier (par exemple : pour une connexion sur
bornes 16, 17 et 18, inversez les bornes 16 et 18).

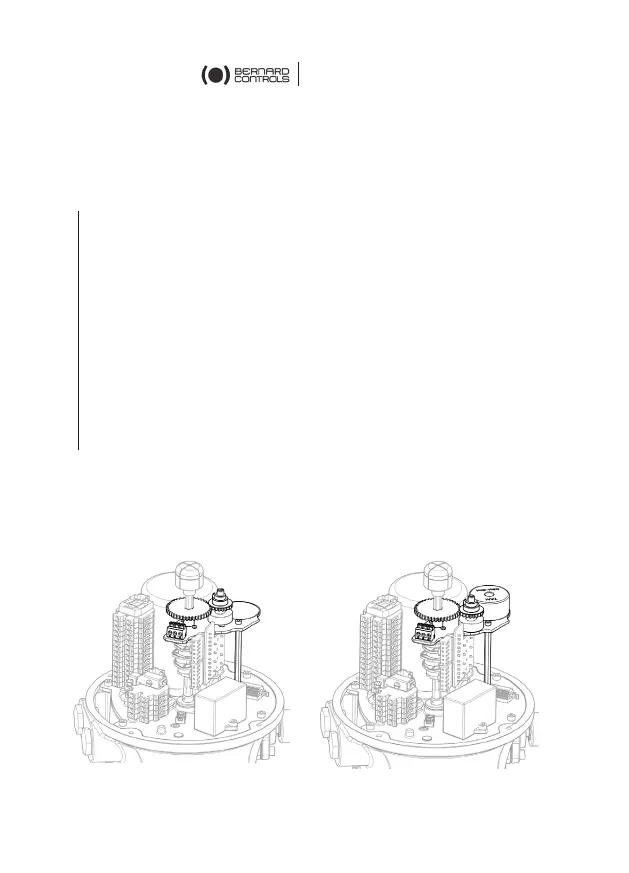

Potentiomètre de recopie de position (à gauche) & Transmetteur de
position TAM (à droite)
