Français
10

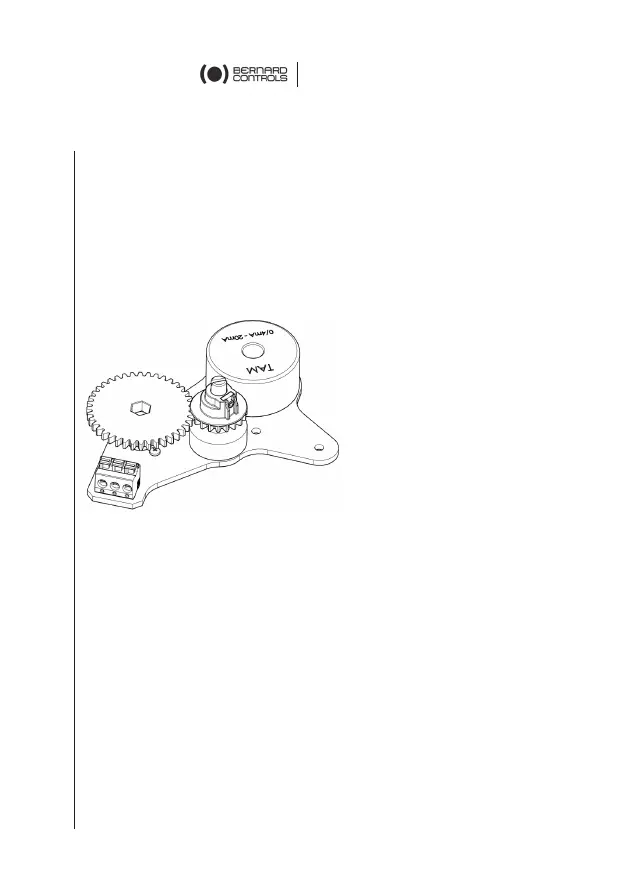

Comment configurer le TAM
1. Connectez un milliampèremètre sur les terminaux suivant
schéma de câblage.
2. Commencez toujours par ajuster les 4 mA.
3.Amenez l'actionneur à la position correspondant aux 4 mA
(position fermée).
4. Desserrez la vis de pression sur le pignon du potentiomètre.
Réglez le potentiomètre en tournant son arbre afin que le
courant de sortie atteigne une valeur minimale.
5. Tournez vers l'arrière jusqu'à ce que la valeur actuelle
augmente régulièrement, puis tournez dans l’autre sens et
arrêtez dès que la valeur minimale déterminée ci-dessus est
atteinte. Resserrez la vis de pression sur le pignon du
potentiomètre.
Le potentiomètre est alors positionné au tout début de sa piste.
6. Ensuite, utilisez la vis de réglage TAM marquée 0/4 mA pour
ajuster le courant à une valeur aussi proche que possible des 4
mA.
7.Amenez l'actionneur à la position correspondant aux 20 mA
(position ouverte).
8. Tournez la vis marquée 20 mA jusqu’à lire exactement 20 mA
sur le milliampèremètre.
9. Revenez à la position fermée et vérifiez que pour la position
0%, le courant du signal indique une valeur reproductible proche
de 4 mA.
