Rép. Fonction Etat avant l'installation
1 Fin-de-course dans le sens horaire
Pré-câblé, came pré-
réglée
2 Fin-de-course dans le sens anti-horaire
Pré-câblé, came pré-
réglée
3
Signalisation dans le sens horaire
A câbler, à configurer
4
Signalisation dans le sens anti-horaire
A câbler, à configurer

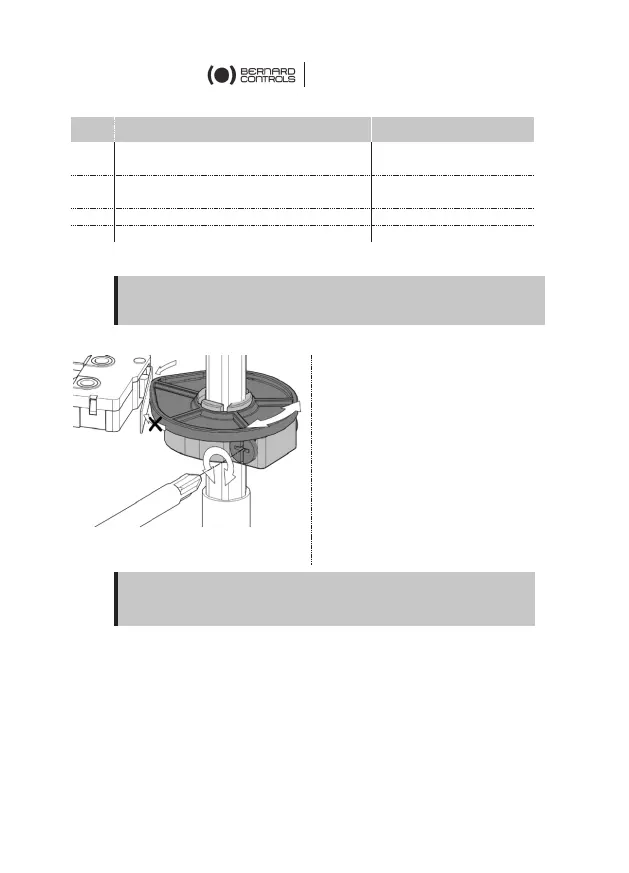

Comment ajuster une came seule
A la position souhaitée de la sortie du servomoteur:
1) Tournez la vis de réglage
de la came correspondante
avec un tournevis plat ou
Philips.
Le disque de came tourne.
2)
Réglez le disque de la
came jusqu'à ce que le
contact émette un
« clic ».
Il indique le
déclenchement du
contact.

Veillez à ce que les cames atteignent le levier du contact selon son
sens d'inclinaison, sinon vous pourriez endommager le
contact.

Si l'actionneur est livré monté sur vanne, les réglages
décrits ci-après doivent avoir été
effectués par le
fournisseur de vanne.
