Français
15

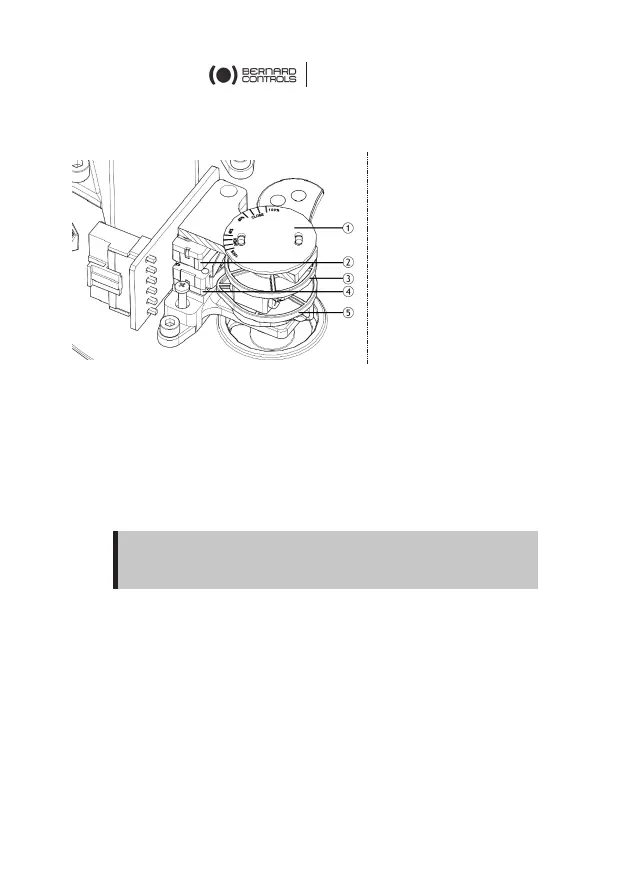

Veuillez vérifier ci-dessous les composants de réglage du limiteur
de couple.
1 - Disque à échelle de
couple
2 – Contact de sens
anti-horaire
3 - Came de sens anti-
horaire
4 – Contact de sens
horaire
5 - Came de sens
horaire
Le limiteur de couple est déclenché lorsque les cames (3) et (5)
déclenchent leurs contact correspondants (2) et (4) lors de la
rotation.
Le disque d’échelle de couple (1) permet de régler la limite de
couple dans les deux sens. Il a des graduations de couple de 40 à
100% du couple maximal délivré par l'actionneur.
Pour ajuster le couple, réglez la pointe de la came pour qu'elle
corresponde au pourcentage de couple désiré sur le disque.
référence pour le réglage des cames. Ne modifiez pas sa position
ou vous ne pourrez plus régler précisément le limiteur de couple.
