Cómo configurar la placa de circuito del potenciómetro
Se puede establecer el cero del potenciómetro con el tornillo de
posición 0%. Utilice un destornillador de cabeza plana para girar
este tornillo.
1. Lleve el actuador a la posición CERRADO.
2. Afloje el tornillo de bloqueo del piñón del posicionador.
3. Girando su eje, ajuste el potenciómetro para que el valor de
la resistencia exceda 0 Ohm y regularmente aumente, luego
gire hacia el otro lado para alcanzar el valor más cercano a 0
Ohm. Apriete el tornillo de bloqueo del piñón del
posicionador.
4. Lleve el actuador a la posición ABIERTO y anote el valor de
resistencia correspondiente a la posición 100%.
5. Vuelva a la posición CERRADO y verifique que la resistencia
muestra un valor repetible cercano a cero para la posición 0%.

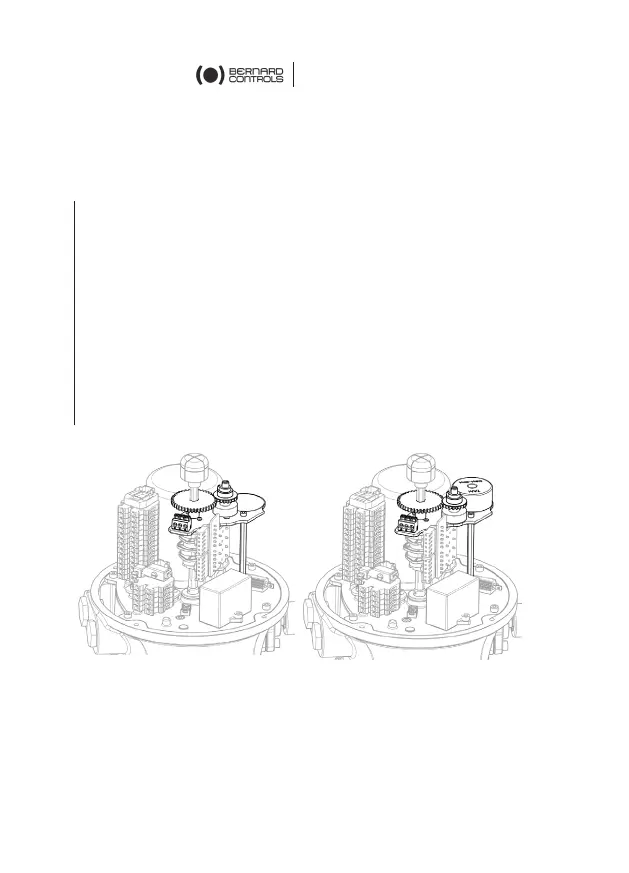

Potenciómetro de realimentación de posición (izquierda) & Transmisor de
posición TAM (Derecha)
Inversión de la señal
Para cambiar la dirección de la variación de señal, invierta los
cables del potenciómetro en el bloque de terminales (por ejemplo,
para una conexión el 16/17/18, invierta 16 y 18).
