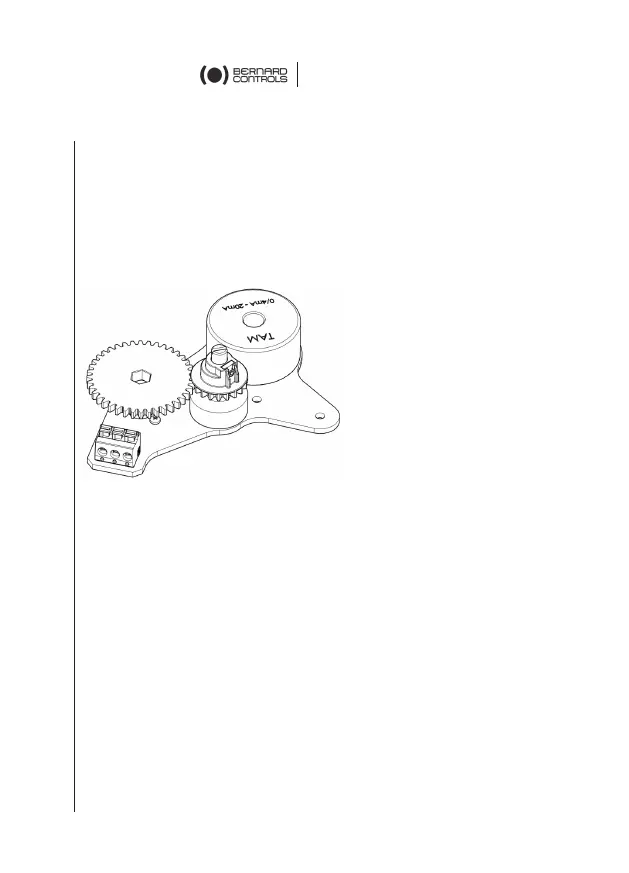

Cómo configurar el TAM
1. Conecte un medidor de miliamperios en el lugar de carga.
2. Comience siempre por el ajuste del 4mA.
3. Conduzca el actuador a la posición correspondiente a 4 mA
(Posición CERRADO).
4. Afloje el tornillo de bloqueo del piñón del potenciómetro.
Ajuste el eje del potenciómetro para que la corriente de
salida alcance un valor mínimo.
5. Gire hacia atrás hasta que el valor de corriente aumente
regularmente, luego gire hacia atrás nuevamente y
deténgase tan pronto como se alcance el valor mínimo antes
determinado. Y apriete el tornillo de bloqueo del piñón del
potenciómetro.
El potenciómetro estará entonces posicionado al principio de
su recorrido.
6. A continuación, utilice el tornillo de ajuste TAM marcado
como 0 / 4mA para ajustar la corriente a un valor tan
próximo al 4 mA como sea posible.
7. Lleve el actuador a la posición correspondiente a los 20 mA
(posición abierto).
8. Gire el tornillo marcado como 20mA para leer exactamente
20 mA en el medidor de miliamperios.
9. Regrese a la posición cerrado y compruebe que, para la
posición 0%, la corriente de la señal muestra un valor
próximo a 4 mA y repetible.
