Für den Betrieb im Uhrzeigersinn:
• 0% Position zeigt ein geschlossenes Ventil an
• 100% Position zeigt ein offenes Ventil an.
Der Widerstandswert wird zwischen den Klemmen 16 und 17
gemessen.
So stellen Sie die Potentiometer ein
Sie können den Nullpunkt des Potentiometers mit der 0%-
Positionsschraube einstellen. Verwenden Sie zum Drehen dieser
Schraube einen flachen Schraubendreher.
1. Fahren Sie den Antrieb in die Stellung GESCHLOSSEN.
2. Ziehen Sie die Sperrschraube des Stellungsreglers heraus.
3. Indem Sie seinen Schaft drehen, stellen Sie das Potentiometer
so ein, dass der Widerstandswert 0 Ohm überschritten wird
und regelmäßig ansteigt; drehen Sie dann rückwärts, um den
nächstgelegenen Wert zu 0 Ohm zu erreichen. Ziehen Sie die
Sperrschraube des Stellungsreglers zurück.
4. Fahren Sie den Stellantrieb in die Stellung OFFEN und notieren
Sie den Widerstandswert entsprechend der 100% -Position.
5. Fahren Sie zurück in die GESCHLOSSEN Position und prüfen Sie,
ob der Widerstand einen wiederholbaren Nullpunkt für die 0%
-Position anzeigt.

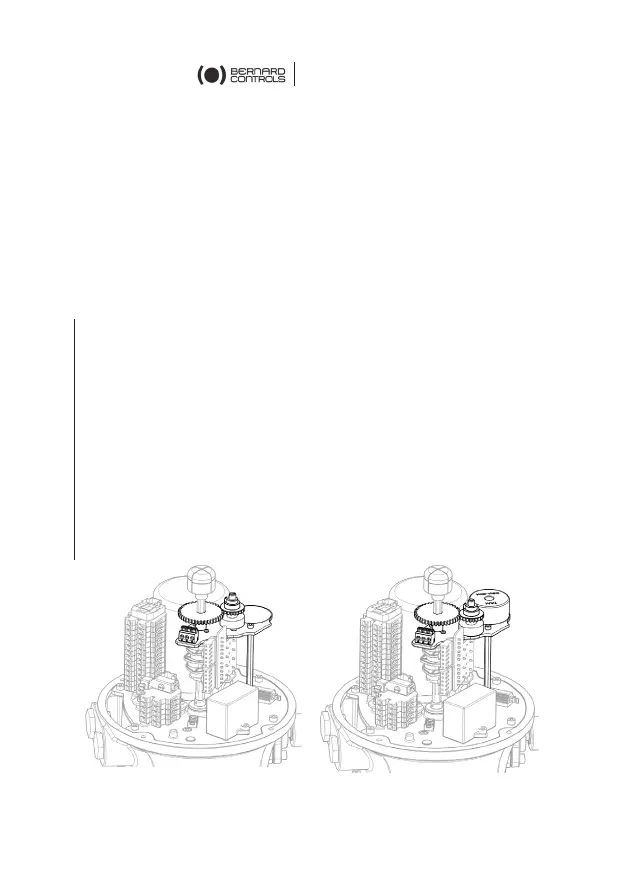

Positionsrückmeldung Potentiometer(links) & TAM Stellungsmelder(rechts)
