Deutsch
13
Der Antrieb stoppt bei geöffneter und geschlossener Stellung, wenn
der Wegschalter ausgelöst wird.
EINSTELLUNGEN DER FÜHRUNGS-
BEGRENZUNG

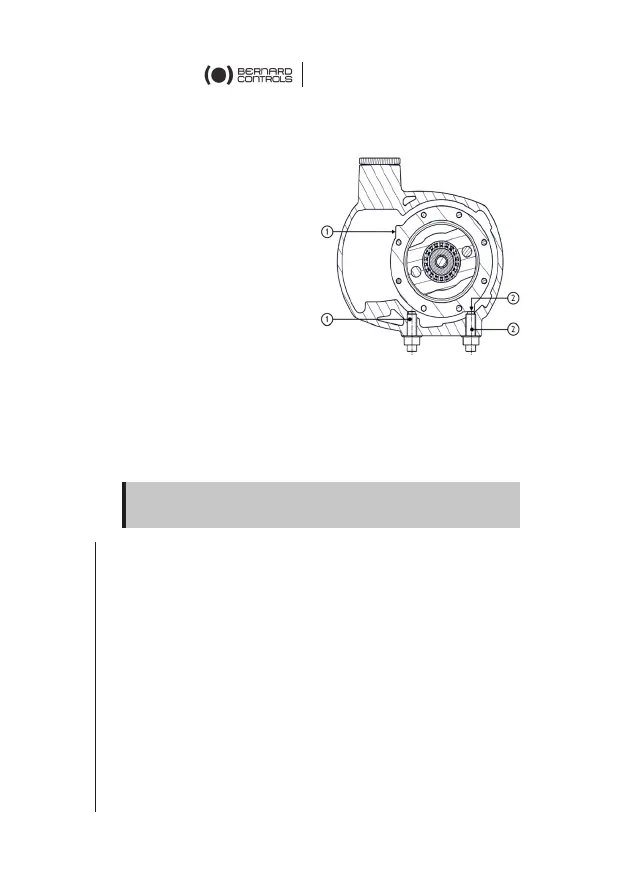

Die mechanischen Anschläge (1:
entgegen den Uhrzeigersinn - 2: im
Uhrzeigersinn) vermeiden Überlauf
bei Handradbetrieb.
Sie können am Antrieb oder am
Getriebe eingestellt werden, falls
ein Getriebe am Antrieb montiert
ist.
Die Feineinstellung der Anschlagschraubenposition ist innerhalb
einer Höchstgrenze von ± 2° möglich. Diese Schrauben befinden sich
auf der Unterseite des Antriebes.
Wie bidirektionale Nocken und mechanische Anschläge eingestellt
werden
Eine Drehung der Einstellschraube = 4° Winkeländerung am
Antrieb.
Einstellung der mechanischen Anschläge im Uhrzeigersinn
1. Lösen Sie die Mutter des entsprechenden mechanischen
Anschlags im Uhrzeigersinn und drehen Sie den mechanischen
Anschlag 2 mal rückwärts.
2. Fahren Sie den Antrieb in die Anschlagsstellung im
Uhrzeigersinn.
3. Bringen Sie den mechanischen Anschlag im Uhrzeigersinn in
Kontakt mit der Ausgangsbuchse und bewegen Sie ihn dann
um 1,5 Umdrehungen zurück.
4. Ziehen Sie die Mutter fest, um den mechanischen Anschlag in
die Position zu halten.
Nockeneinstellung des Führungsanschlags im Uhrzeigersinn
