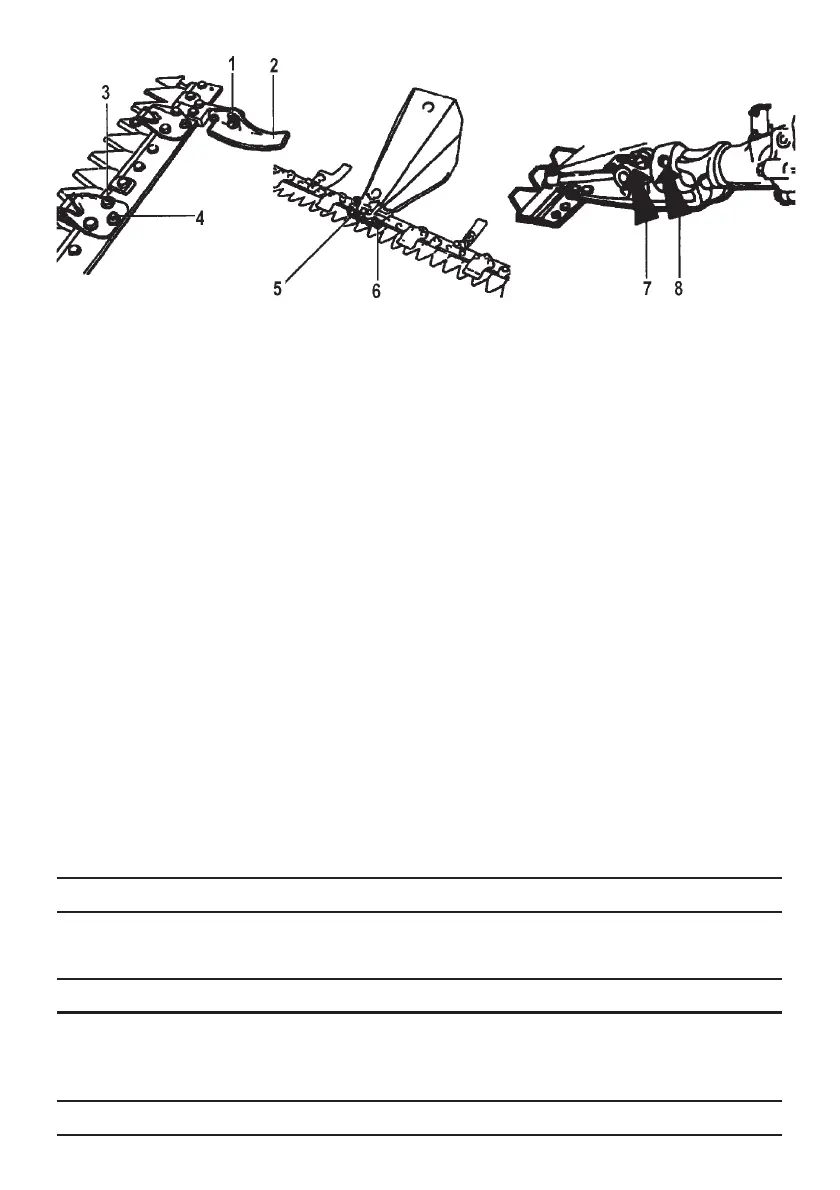

APPLICATION DE LA BARRE DE
COUPE FRONTALE
Branchement sur le motoculteur
Appliquez la barre au motoculteur avec
l’attache rapide.
Réglage de la hauteur de la barre de
coupe
Pour faucher sur des terrains acciden-
tés, réglez la hauteur de coupe de la
barre de la manière suivante :
- Desserrer l’écrou (1).
- Placez le patin (2) dans la position
souhaitée.
- Bloquez de nouveau l’écrou.
- Effectuez le réglage sur les deux pa-
tins.
Réglage du presse-lame
- Desserrer les vis de fixage (3).
- Agissez sur la vis de réglage (4).
- Resserrez les vis de fixage.
N.B. Pour un bon fonctionnement, il ne
doit pas y avoir trop de frottement entre
le presse-lame et la lame.
Pour remplacer la lame de coupe :
- Dévissez les vis 5.
- Enlevez l’attache de lame 6.
- Enlevez la lame.
Pour la remonter, exécutez les opéra-
tions en sens inverse.
ENTRETIEN DE LA BARRE AVEC
MOUVEMENT BIELLE- MANIVELLE
A chaque fois que vous utilisez la barre
de coupe, graissez les points 7 et 8.
NIVEAU SONORE
Niveau maximum de pression acoustique continu équivalent pondéré
MOTOCULTEUR TYPE 1 + 1 2 + 2
MOTOCULTEUR 77,7 dB (A) 80,8 dB (A)
FAUCHEUSE 83 dB (A) 84,9 dB (A)
MOTOCULTEUR TYPE 1 + 1 2 + 2
MOTEUR TYPE HONDA G X 160/TECUMSEH INTERMOTOR LGA 225
TOURS D’ESSAI 3050
VIBRATION DES MANCHERONS Relèvement avec pondération conformément à l’ISO 5349
MOTOCULTEUR TYPE 1+1 2+2
MOTOCULTEUR 4,5 m/s_ 4,5 m/s_
FAUCHEUSE 13,4 m/s_ 13,4 m/s_
