Fig 9A
Fig 9B

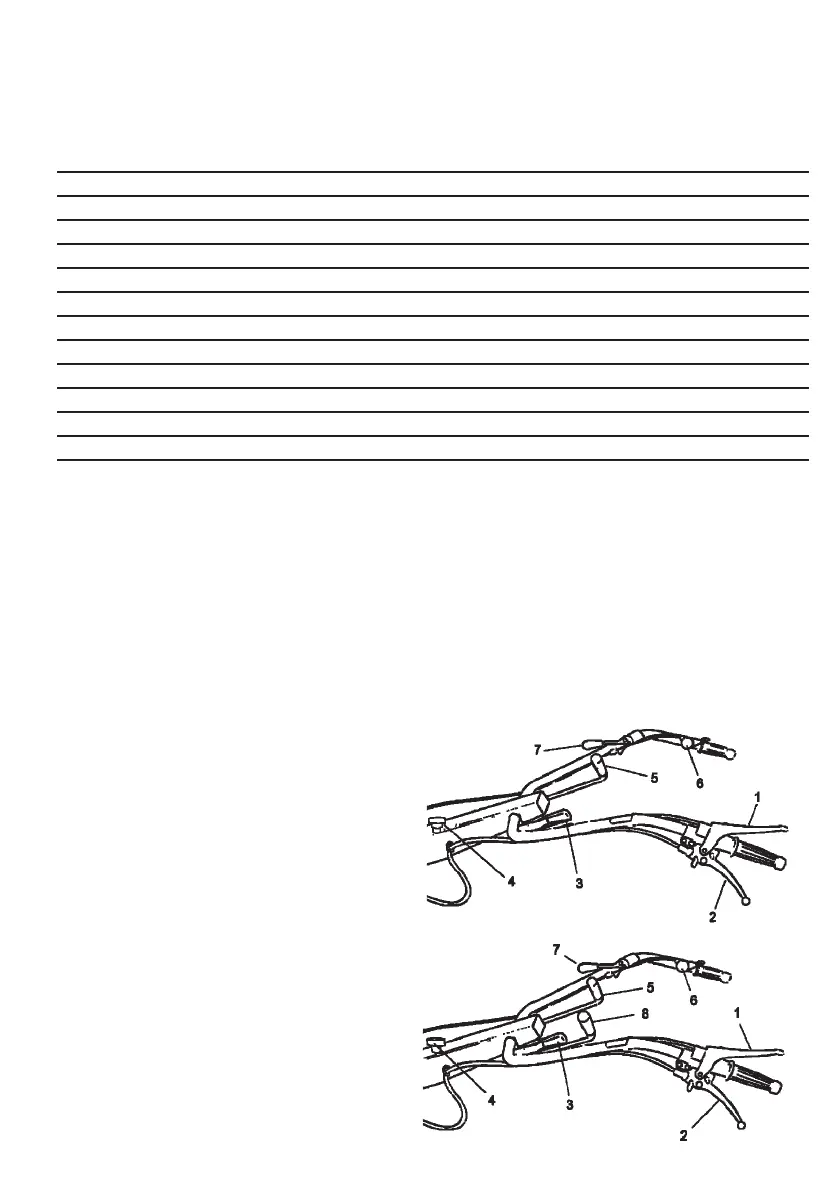

COMANDI (Fig. 9A - 9B )
1. Leva arresto motore
2. Leva comando frizione
3. Leva bloccaggio verticale manu-
brio
4. Leva bloccaggio orizzontale
piantone
5. Leva comando marcia avanti e
RM
6. Leva comando acceleratore
7. Leva comando P. di P.
8. Leva comando marce (per 2+2)
MONTAGGIO RUOTE
Dopo aver tolto la macchina dall’imballaggio, montare le ruote facendo attenzione
che la chiavetta di trascinamento sia montata correttamente nella sede dell’asse
ruote.
La freccia indicata sulla ruota gommata deve essere rivolta verso il motore per la
versione motocoltivatore e verso la presa di forza per la versione con attrezzi frontali.
Prima della messa in moto leggere attentamente il libretto d’uso e manutenzione del
motore e della macchina.
DATI TECNICI
Motocoltivatore tipo 1 + 1 2 + 2
Motore a benzina XX
Motore Diesel /X
Avviamento autoavvolgente X X
Motorstop X X
Frizione a secco a dischi X X
Cambio versione motocoltivatore 1 MA + 1 RM 2 MA + 2 RM
Cambio versione falciatrice 1 MA + 1 RM 2 MA + 2 RM
Stegole regolabili:
6 posizioni in verticale, 3 posizioni in orizzontale REVERSIBILI 180°
Ruote con pneumatici a dischi fissi X X
Ruote metalliche - X X
Peso con motore CA24 - fresa cm. cm. 50 = 74 Kg cm. 60 = 77 Kg
Peso con motore CA24 e barra da 0,90 MT. 70 Kg 72 Kg
X = DISPONIBILE / = NON DISPONIBILE
